डूसन डेवू DH55 DH60 DH60-7 DX60W फाइनल ड्राइव ट्रैवल रिड्यूसर मोटर 2401-9301C 401-00473 401-00524 K1039056 170403-00098 170403-00003C 170403-00003E 2401-9245 170403-00100B TM07VC

उत्पत्ति का स्थान:चीन में निर्मित
ब्रांड नाम:Belparts
प्रमाणन:ISO9001 / 2006/42/EC
मॉडल संख्या:DH55 DH60 DH60-7 DX60W
न्यूनतम आदेश मात्रा:1 टुकड़ा
कीमत:Negotiated price
भुगतान की शर्तें:टी/टी, व्यापार आश्वासन, पेपैल
आपूर्ति की योग्यता:1000pcs
उत्पाद का विवरण
प्रमुखता देना:

GM07 फाइनल ड्राइव हाइड्रोलिक मोटर

,

TM07 फाइनल ड्राइव हाइड्रोलिक मोटर

,

TM07 फाइनल ड्राइव

Model: DH55 DH60 DH60-7 DX60W
Part Name: अंतिम ड्राइव
Parts Number: 2401-9301सी 401-00473 401-00524 के1039056 170403-00098 170403-00003सी 170403-00003ई 2401-9245 170403
Type: TM07VC
Warranty: 12 महीने
Quality: आफ्टरमार्केट नया
उत्पाद का वर्णन

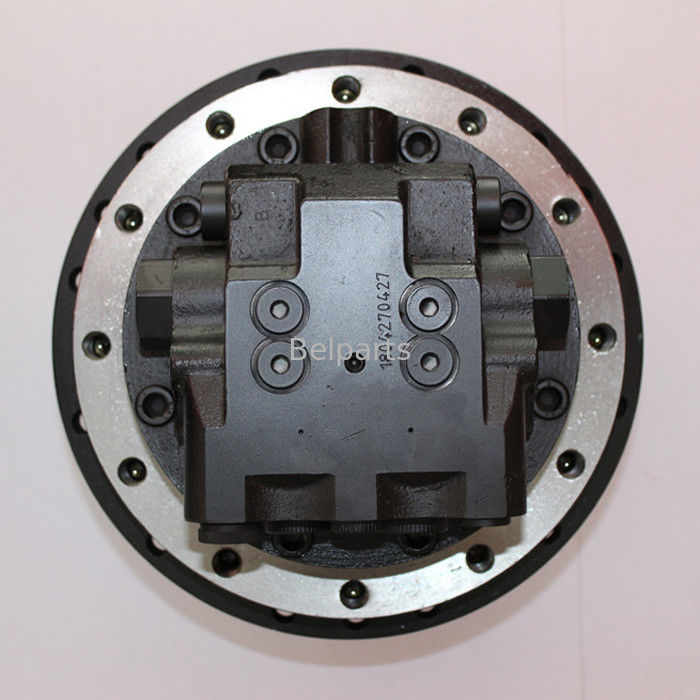

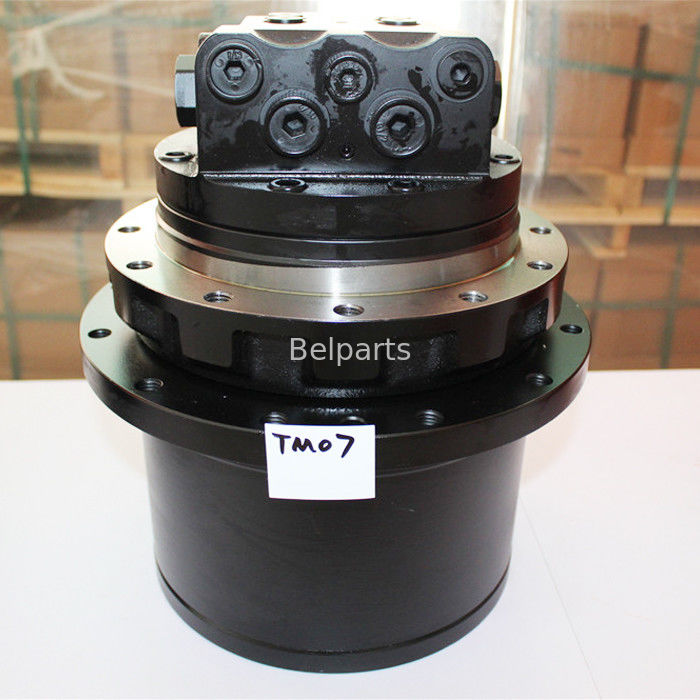

Doosan Daewoo DH55 DH60 DH60-7 DX60W फाइनल ड्राइव ट्रैवल मोटर | TM07VC (2401-9301C, 401-00473)

उच्च-टॉर्क 8,340 N·m डुअल-स्पीड हाइड्रोलिक ट्रैक रिड्यूसर डुअल 12-होल M14 फ्लैंज के साथ।ब्रांड-नई हेवी-ड्यूटी TM07VC सीरीज़ हाइड्रोलिक फाइनल ड्राइव ट्रैवल मोटर गियरबॉक्स असेंबली Doosan / Daewoo 5.5–6.5 टन क्रॉलर और व्हील्ड एक्सकेवेटर के लिए इंजीनियर की गई है। Doosan जेन्युइन OEM पार्ट नंबर के साथ पूरी तरह से इंटरचेंजेबल2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, और 170403-00100B.

1. तकनीकी संचालन विनिर्देश

(Doosan Mottrol इंजीनियरिंग कैटलॉग और Doosan Infracore पार्ट्स मैनुअल के माध्यम से सत्यापित प्राधिकरण)

इंजीनियरिंग पैरामीटरसत्यापित तकनीकी मीट्रिक
Doosan OEM पार्ट नंबर2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, 170403-00100B
हाइड्रोलिक मोटर प्लेटफॉर्मTM07VC (एकीकृत डुअल-स्टेज प्लैनेटरी रिड्यूसर के साथ वेरिएबल डिस्प्लेसमेंट एक्सियल पिस्टन मोटर)
संगत Doosan / Daewoo मॉडलDH55, DH55-V, DH60, DH60-7, DH60GOLD, DX60, DX60W (6 टन सीरीज़)
एक्सकेवेटर वजन वर्ग5.5 – 6.5 टन मिनी / मिडी एक्सकेवेटर
मोटर डिस्प्लेसमेंट (न्यूनतम / अधिकतम)34.0 / 55.8 सेमी³/आरईवी (डुअल-स्पीड ऑटोमैटिक शिफ्ट)
प्लैनेटरी रिडक्शन गियर रेशियो53.71:1
अधिकतम आउटपुट ट्रैक्शन टॉर्क8,340 N·m
अधिकतम सिस्टम रिलीफ प्रेशर34.3 MPa (343 बार / 4,975 PSI)
गुणवत्ता ग्रेड और वारंटी100% बिल्कुल नया मानक

2. सत्यापित भौतिक फिटमेंट और माउंटिंग आयाम

(OEM TM07VC तकनीकी ड्राइंग से मिलान करने वाली डायरेक्ट-फिट भौतिक सत्यापन तालिका)

ड्राइंग लोकेटरमहत्वपूर्ण फिटमेंट पैरामीटरभौतिक आयाम / विनिर्देश
Aस्पॉकेट बोल्ट सर्कल (PCD)Ø345 मिमी
Bस्पॉकेट हब पायलट व्यासØ268 मिमी (स्पॉकेट सेंट्रिंग फ्लैंज)
Cस्पॉकेट हब स्पिगोट व्यासØ306 मिमी
Dफ्रेम बोल्ट सर्कल (PCD)Ø124 मिमी
Eफ्रेम पायलट व्यासØ68 मिमी
Fफ्रेम स्पिगोट व्यासØ244 मिमी
G / H / Jअंडरकैरिज अलाइनमेंट स्टेप्सG: 210 मिमी | H: 250 मिमी | J: 282 मिमी
Kस्पॉकेट फ्लैंज बोल्ट थ्रेड12 × M14 × P2.0
Lट्रैक फ्रेम बोल्ट थ्रेड12 × M14 × P2.0
Mमुख्य हाइड्रोलिक वर्क पोर्ट (A/B)PF 1/2" (उच्च-दबाव इनफ्लो/आउटफ्लो)
Nकेस ड्रेन पोर्ट (T)PF 3/8" (कम-दबाव केस रिलीफ)
Pटू-स्पीड पायलट शिफ्ट पोर्ट (Pi)PF 1/4" (ट्रैवल स्पीड चयन)

3. Doosan DH55 / DH60 ट्रैकिंग विचलन और प्लैनेटरी गियर सीज़र का समाधान

लोड के तहत ट्रैक स्लिपेज, एकतरफा क्रॉल ड्रैग, या प्लैनेटरी हब के आसपास अत्यधिक गर्मी का सामना कर रहे हैं? 5.5–6.5 टन Doosan DH और DX एक्सकेवेटर पर, निरंतर खाई-खुदाई और साइड-स्लोप ग्रेडिंग 53.71:1 प्लैनेटरी गियर ट्रेन को गंभीर शॉक लोड के अधीन करती है। विस्तारित कार्य चक्रों पर, मैकेनिकल फेस सील (डुओ-कन सील) पर घिसाव स्नेहन गियर तेल की कमी और अपघर्षक गंदगी के प्रवेश का कारण बनता है, जिसके परिणामस्वरूप प्लैनेट गियर स्पॉलिंग और नीडल बेयरिंग का ढहना होता है। साथ ही, मोटर स्वैशप्लेट और वाल्व टाइमिंग प्लेट पर स्कोरिंग सीधे ड्रेन लाइन (PF 3/8") पर आंतरिक बाईपास का कारण बनती है, जिसके परिणामस्वरूप ट्रैकिंग विचलन और खराब पहाड़ी चढ़ाई ड्रॉबार पुल होता है। हमारे बिल्कुल नए TM07VC (2401-9301C) असेंबली को स्थापित करने से अधिकतम 8,340 N·m आउटपुट टॉर्क, सटीक 2-स्पीड किकडाउन और 100% हाइड्रोलिक दक्षता बहाल होती है।

4. अक्सर पूछे जाने वाले प्रश्न (तकनीकी और वाणिज्यिक)

मशीन मालिकों और फ्लीट मैकेनिकों के लिए (C-एंड इनसाइट्स)

Q: मैं कैसे सत्यापित करूँ कि यह TM07VC यूनिट मेरे Doosan DH60-7 एक्सकेवेटर से मेल खाती है? A: अपने माउंटिंग होल पैटर्न और हब व्यास को मापें: इस ड्राइव में Ø345 मिमी स्पॉकेट बोल्ट पीसीडी 12 × M14 बोल्ट के साथ, एक Ø268 मिमी स्पॉकेट पायलट, एक Ø244 मिमी फ्रेम स्पिगोट, और 12 × M14 फ्रेम-साइड बोल्ट हैं। यदि आपके बोल्ट होल की संख्या दोनों तरफ 12 है, तो यह शून्य मशीन संशोधन के साथ सीधे जगह में लग जाता है।
Q: क्या यह फाइनल ड्राइव प्लैनेटरी गियर ऑयल से प्री-फिल्ड आता है? A: नहीं। ट्रैवल असेंबली केवल आंतरिक जंग-निवारक परीक्षण द्रव के साथ भेजी जाती हैं। मशीन चलाने से पहले, प्लैनेटरी रिडक्शन हाउसिंग को लगभग 1.2–1.5 लीटर SAE 80W-90 या 85W-140 GL-5 हेवी-ड्यूटी गियर ऑयल से भरें जब तक कि तेल क्षैतिज लेवल प्लग तक न पहुंच जाए।

उपकरण डीलरों और मरम्मत सुविधाओं के लिए (B-एंड इनसाइट्स)

Q: Doosan पार्ट नंबर 2401-9301C, 401-00473, और 170403-00098 के बीच इंटरचेंजेबिलिटी क्या है? A: ये पार्ट नंबर एक ही TM07VC हाइड्रोलिक रिडक्शन प्लेटफॉर्म (53.71:1 गियर रेशियो, 8,340 N·m टॉर्क, PF 1/2" मुख्य पोर्ट) के लिए आधिकारिक Doosan/Daewoo फैक्ट्री सुपरसेशन का प्रतिनिधित्व करते हैं। वे 100% भौतिक और हाइड्रोलिक रूप से इंटरचेंजेबल हैं, जिससे वितरकों को Doosan DH55, DH60-7, और DX60W मशीनों में एक ही SKU के साथ पार्ट्स इन्वेंट्री को समेकित करने की अनुमति मिलती है।

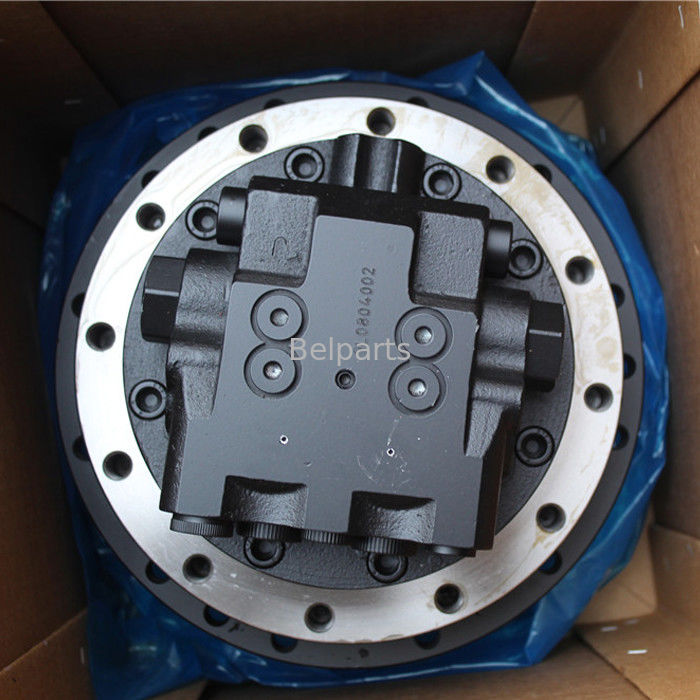

Q: अंतर्राष्ट्रीय माल ढुलाई के लिए कौन सा निर्यात पैकेजिंग मानक उपयोग किया जाता है? A: प्रत्येक TM07VC ड्राइव को एंटी-रस्ट कोटिंग के साथ उपचारित किया जाता है, भारी-भरकम थ्रेडेड पोर्ट कैप फिट किए जाते हैं, एक नमी-प्रतिरोधी VCI पॉली बैग में सील किया जाता है, और एक प्रबलित, धूमन-युक्त ISPM-15 लकड़ी के निर्यात क्रेट में सुरक्षित किया जाता है जो वैश्विक कंटेनर और हवाई परिवहन के लिए बनाया गया है।
