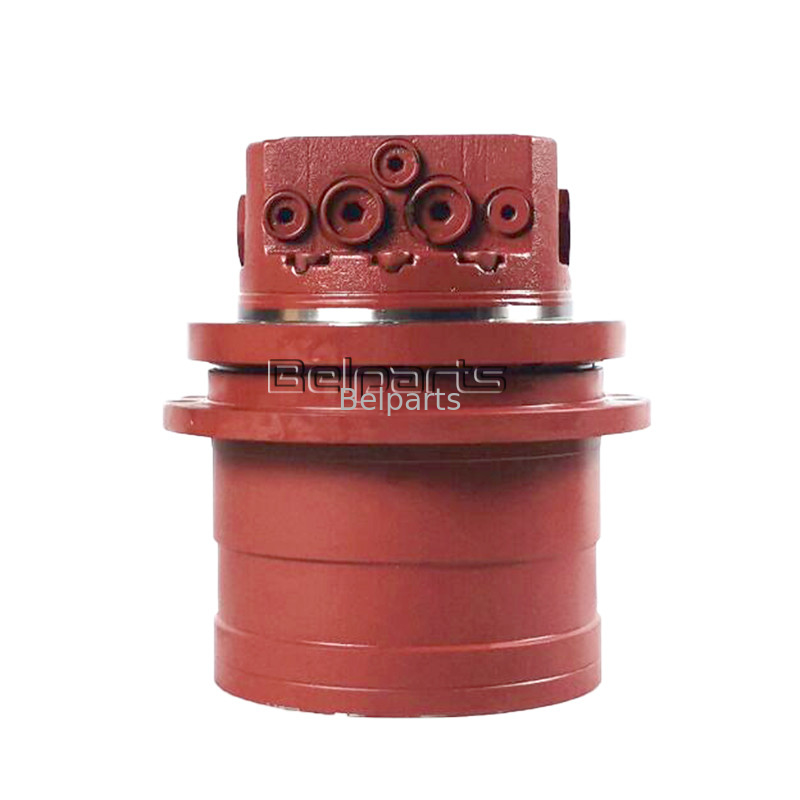

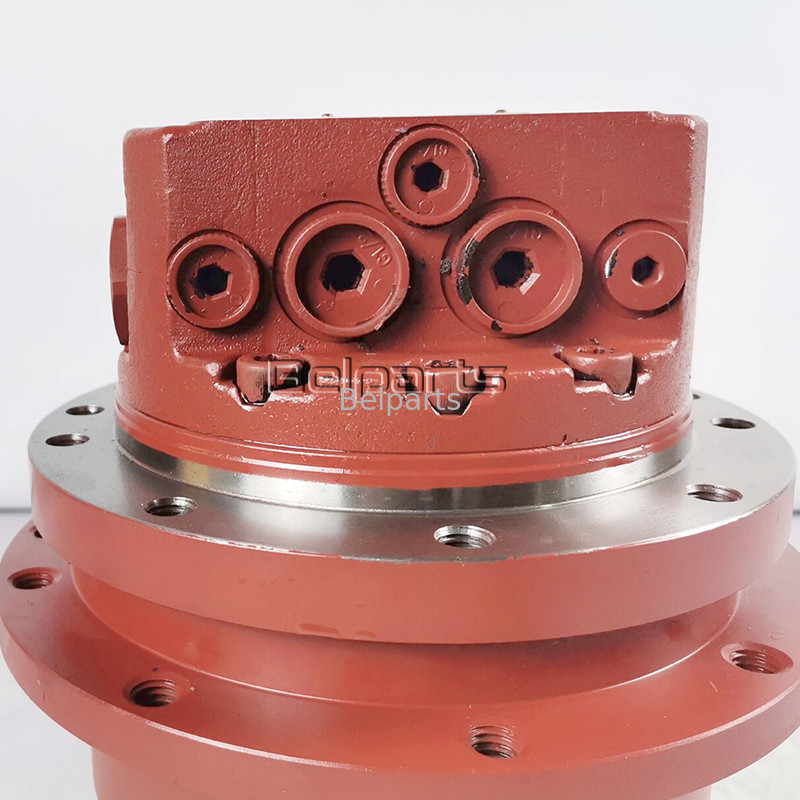

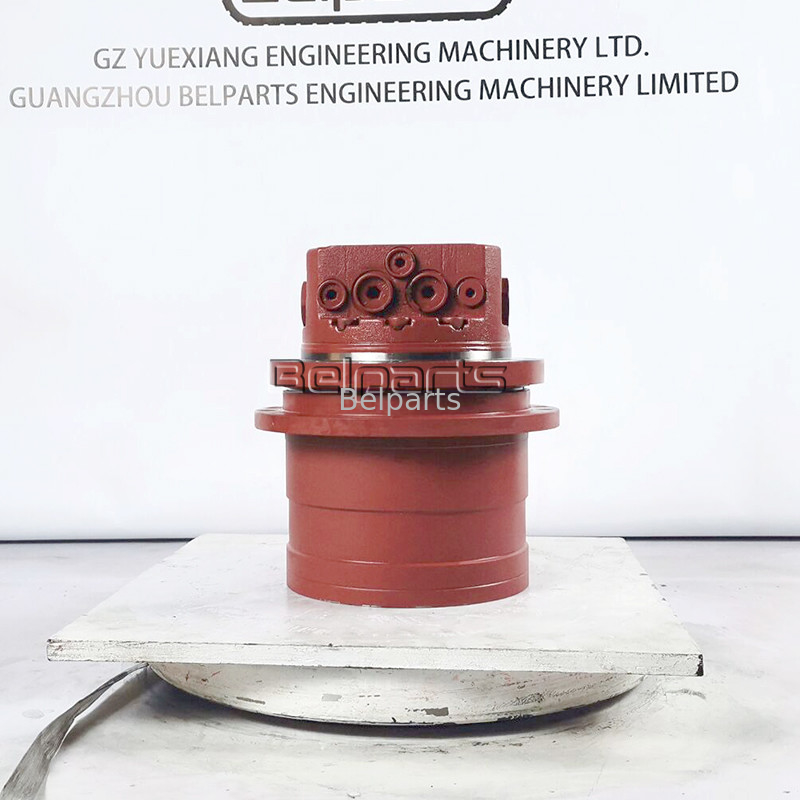

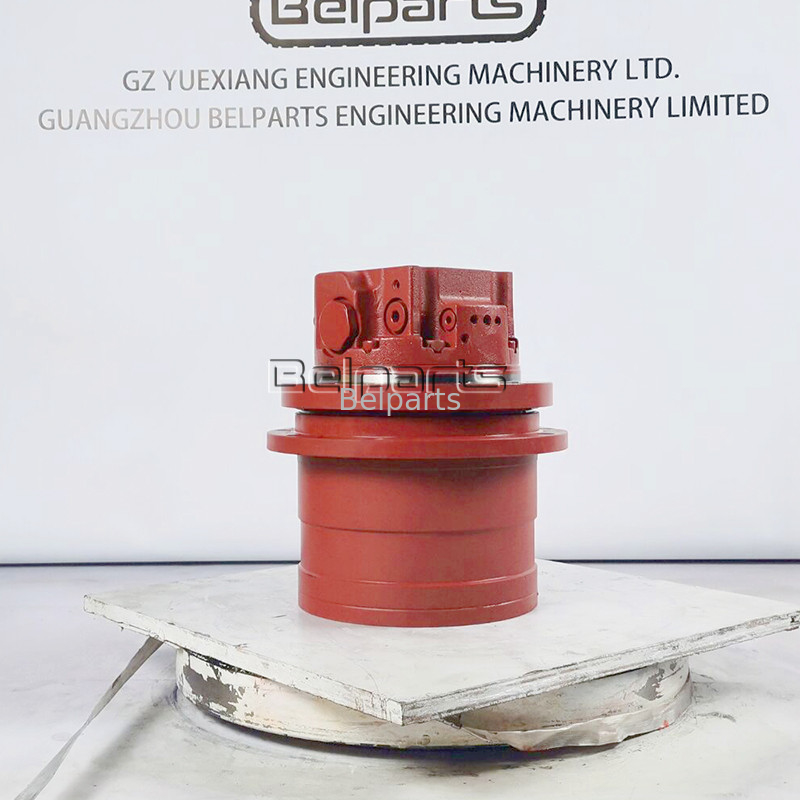

कोमात्सु PC45MR-5 PC50MR-5 PC55MR-5 फाइनल ड्राइव 22N-60-51300 FU1BB25159640A मिनी खुदाई ट्रैवल मोटर
खुदाई यात्रा मोटर विधानसभा
,E325cl यात्रा मोटर विधानसभा
,Pc50 यात्रा मोटर विधानसभा
भारी 6300 एन · एम टॉर्क और 12-बोल्ट 230 मिमी प्रोकेट फिटिंग 5.0 ′′ 6.0T कोमात्सु ग्राउंडमोवर्स के लिए।प्रत्यक्ष ओईएम प्रतिस्थापन डबल-डिस्प्लेसमेंट हाइड्रोलिक ट्रैवल मोटर 47 के साथ पूरा।51 ग्रहीय कमी गियरबॉक्स, विशेष रूप से 12 छेद वाले स्प्रिंकलेट कोमात्सु पीसी45एमआर-5, पीसी50एमआर-5 और पीसी55एमआर-5 मिनी खुदाई मशीनों के लिए डिज़ाइन किया गया है।
(कोमात्सु ईपीसी पार्ट्स कैटलॉग और कॉम्पैक्ट हाइड्रोलिक डेटाबेस के माध्यम से सत्यापित प्राधिकरण)
| इंजीनियरिंग पैरामीटर | सत्यापित मीट्रिक मान |
|---|---|
| कोमात्सु OEM पार्ट नंबर | 22N-60-51300,FU1BB25159640A |
| संगत कोमात्सु मशीनें | कोमात्सु PC45MR-5, PC50MR-5, PC55MR-5 |
| मोटर ड्राइव कोर प्लेटफार्म | भारी शुल्क 2-गति अक्षीय पिस्टन श्रृंखला |
| खुदाई मशीन वजन वर्ग | 5.0 ️ 6.0 टन (MR-5 मॉडर्न सीरीज) |
| विस्थापन (Hi / Lo) | 19 / 34 mL/rev |
| आउटपुट टॉर्क (ही / लो) | 3500 / 6300 N·m |
| आउटपुट शाफ्ट गति (ही / लो) | 55 / 30 आरपीएम |
| सर्किट ऑपरेटिंग दबाव | 24.5 एमपीए |
| नामित इनपुट प्रवाह दर | 50 लीटर/मिनट |
| ग्रहीय कमी अनुपात | 47.5 : 1 (उच्च-टॉर्क कमी) |
| स्थिति / वारंटी | 100% नया / 12 महीने |
(कोमात्सु एमआर-5 सुदृढ़ 12 बोल्ट ट्रैक फ्रेम के लिए सटीक माप)
| मैकेनिकल इंटरफ़ेस | आयाम पैरामीटर | स्थापना के लिए उपकरण की भूमिका |
|---|---|---|
| चेसिस फ्रेम सेंटरिंग व्यास | 180 मिमी | भारी कार्य के लिए आंतरिक चेसिस स्थान रजिस्टर |

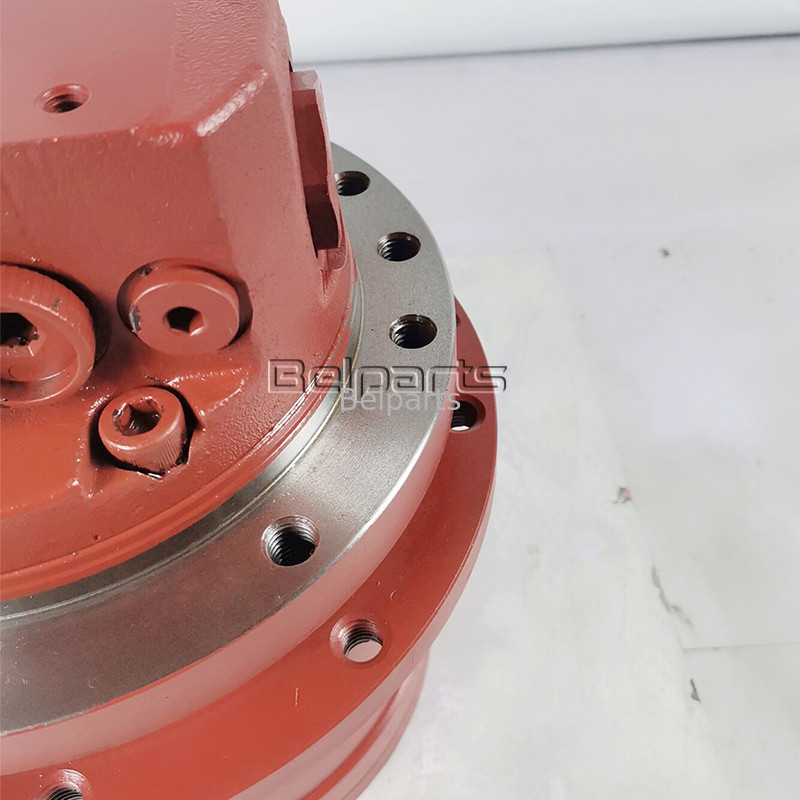

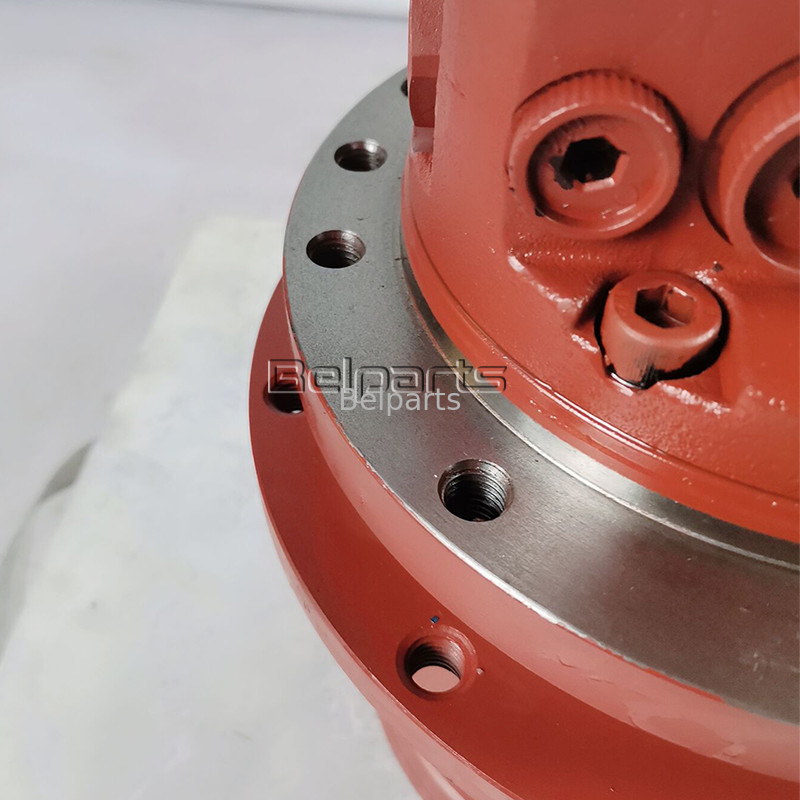

| ट्रैक फ्रेम बोल्ट पैटर्न | 9 × φ14 मिमी | फ्रेम माउंटिंग के लिए प्रबलित M14 बोल्ट सर्कल |
| ड्राइव प्रोकेट सेंटरिंग पायलट (आईडी) | 230 मिमी | आधुनिक 230 मिमी ड्राइव रड्रिक्ट लोकेटिंग रजिस्टर |
| ड्राइव प्रोकेट बोल्ट पैटर्न | 12 × φ14 मिमी | उच्च कतरनी प्रतिरोध के लिए MR-5 समर्पित 12-बोल्ट M14 पैटर्न |
ड्राइव बदलते समय स्प्रिंट बोल्ट के असंगत होने से निपटना, या भार के तहत ट्रॅमिंग करते समय ट्रैक लेग का ध्यान रखना?आधुनिक कोमात्सु डैश-5 (एमआर-5) खुदाई मशीनों ने अपने ड्राइव स्प्रोकलेट इंटरफेस को 12 छेद वाले एम14 बोल्ट सर्कल (230 मिमी पायलट) में अपग्रेड किया ताकि भारी 6300 एन · एम कर्षण टोक़ वितरित किया जा सके।पुराने 9 छेद ड्राइव (जैसे22M-60-3250124,5 एमपीए पर लंबे समय तक काम करने पर, 34 एमएल / आर विस्थापन नियंत्रण पिस्टन के माध्यम से आंतरिक दबाव रक्तस्राव धीमी दो गति शिफ्ट का कारण बनता है,मोटर को अपने पूर्ण 6300 N·m कम गियर ब्रेकआउट बल देने से रोकना. हमारे सटीक मशीनीकृत स्थापित22N-60-51300अंतिम ड्राइव 100% 12-बोल्ट संरेखण, ठोस M14 क्लैंपिंग सुरक्षा, और पूर्ण हाइड्रोलिक चढ़ाई कर्षण की गारंटी देता है।
प्रश्न: मैं कैसे सत्यापित करूं कि मेरे कोमात्सू को पुराने 9 छेद संस्करण के बजाय इस 12-छेद वाले रोटरी ड्राइव की आवश्यकता है?A: अपने ड्राइव रडार पर माउंटिंग बोल्ट छेद गिनती। यदि आपकी मशीन एक डैश-5 मॉडल (PC45MR-5, PC50MR-5, PC55MR-5) 12 रडार बोल्ट छेद (φ14 मिमी) और एक 230 मिमी आंतरिक पायलट रजिस्टर के साथ है,यह इस भारी शुल्क की आवश्यकता होती है22N-60-51300इकाई. (पुराने एमआर-3 मॉडल आम तौर पर 9 व्हीकलेट छेद का उपयोग करते हैं) ।
प्रश्न: इस प्रतिस्थापन ड्राइव के लिए अनिवार्य स्टार्टअप स्नेहन प्रोटोकॉल क्या है?A: हाइड्रोलिक मोटर के घोंसले को ऊपरी घोंसले के निकासी प्लग के माध्यम से ताजा ISO VG 46 द्रव के साथ पूर्व भरें। अलग से,ग्रह गियरबॉक्स को एसएई 80डब्ल्यू-90 अत्यधिक दबाव वाले गियर स्नेहक से भरने से पहले क्षैतिज तेल स्तर चेक प्लग तक.
प्रश्न: कैसे?22N-60-51300क्रॉस-रेफरेंसFU1BB25159640Aडैश-5 मॉडल में?A:22N-60-51300(कोमात्सु ओईएम) औरFU1BB25159640A(निर्माता स्टैम्पिंग) सभी पीसी45एमआर-5 से पीसी55एमआर-5 मॉडल के लिए विनिर्दिष्ट कारखाने के समान पदनाम हैं, जो समान 12-छेद 230 मिमी रैक रजिस्टर और 47.5सिंगल-एसकेयू इन्वेंट्री समेकन के लिए कटौती अनुपात
प्रश्न: विदेशी माल के लिए निर्यात पैकेजिंग मानक क्या है?A: प्रत्येक ड्राइव यूनिट को आंतरिक रूप से जंग-रोधी पारगमन द्रव के साथ इलाज किया जाता है, जो भारी गेज वाष्प संक्षारण अवरोधक (VCI) पॉली बैरियर लिपटी के अंदर सील है,और कंटेनर और हवाई कार्गो हैंडलिंग के लिए निर्मित आईएसपीएम-15 प्रमाणित धूम्रपान निर्यात लकड़ी के डिब्बे के अंदर सुरक्षित रूप से बंद है.
