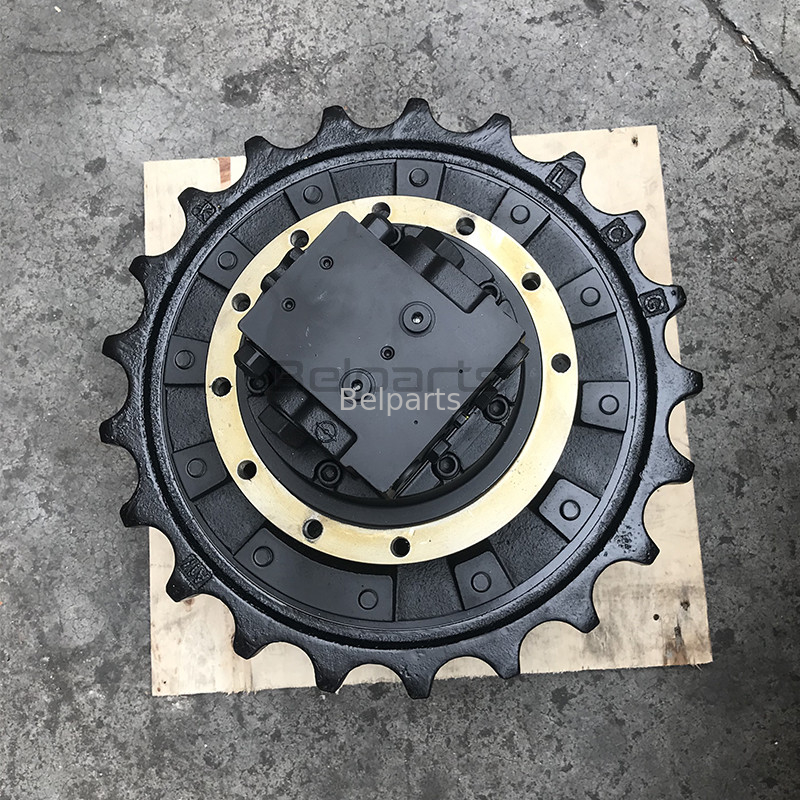

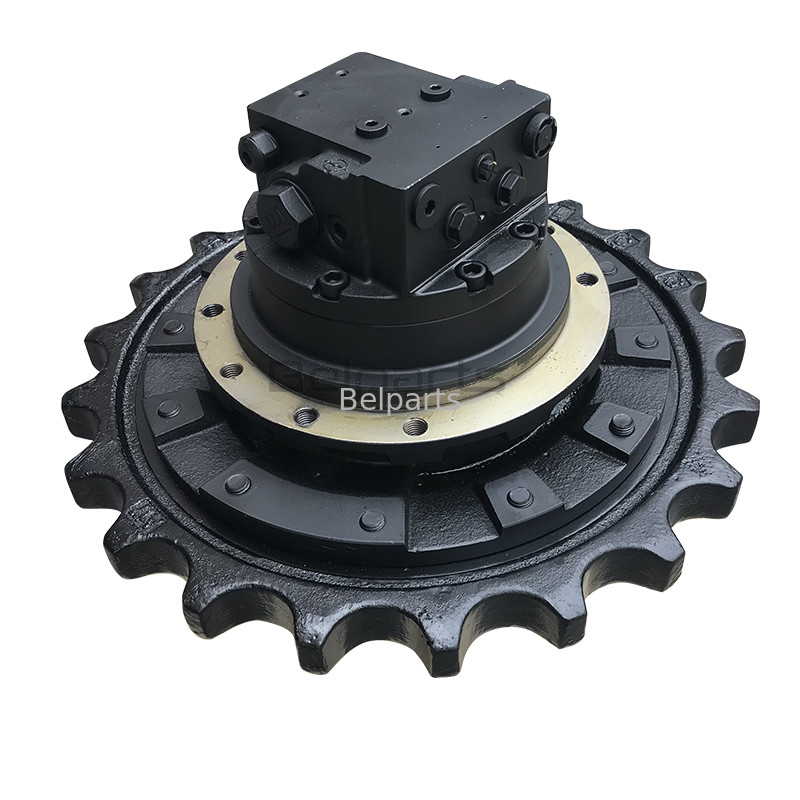

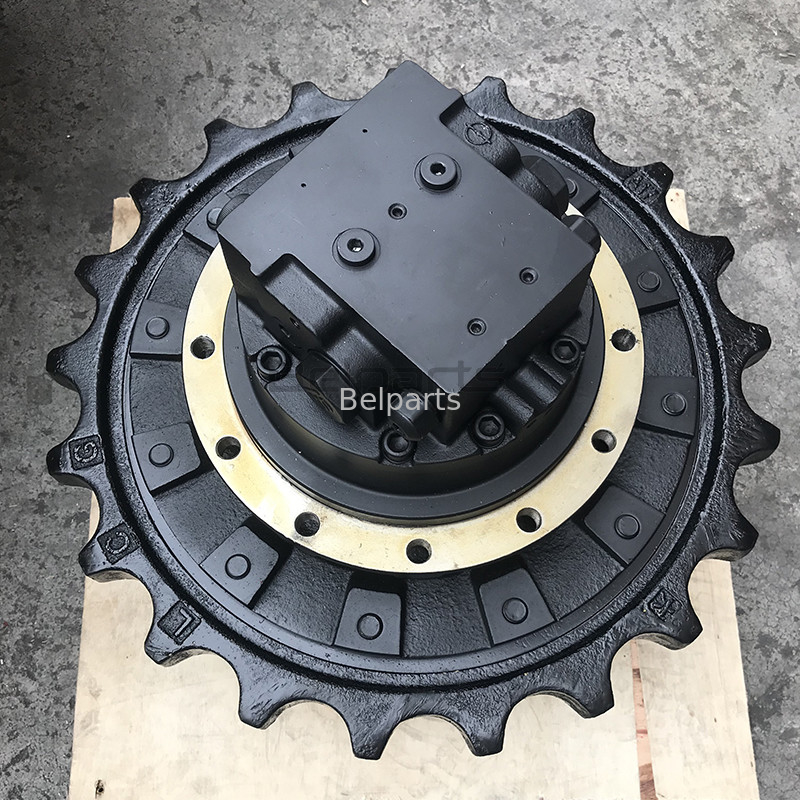

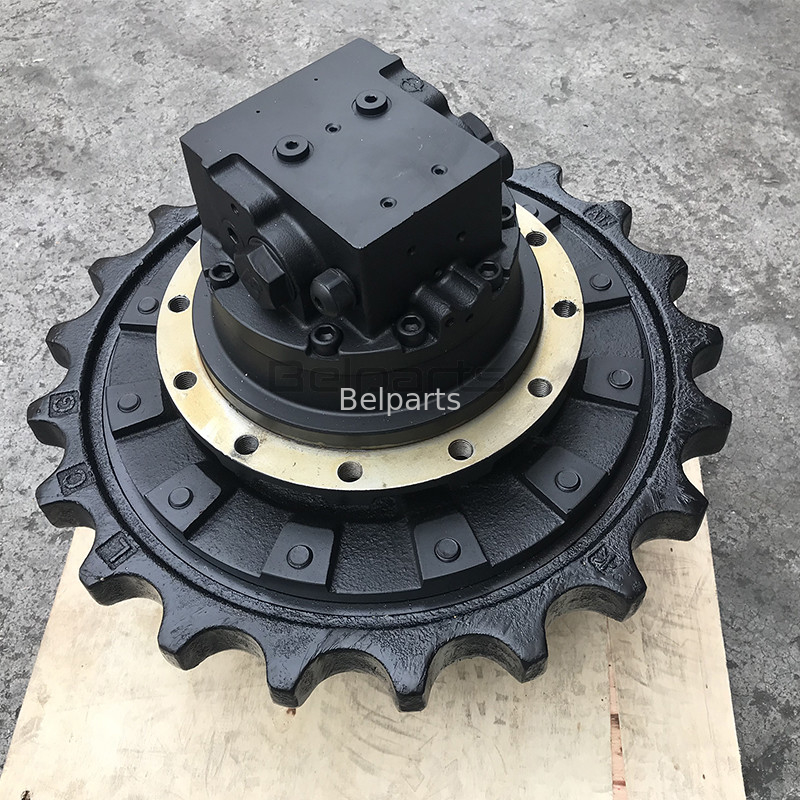

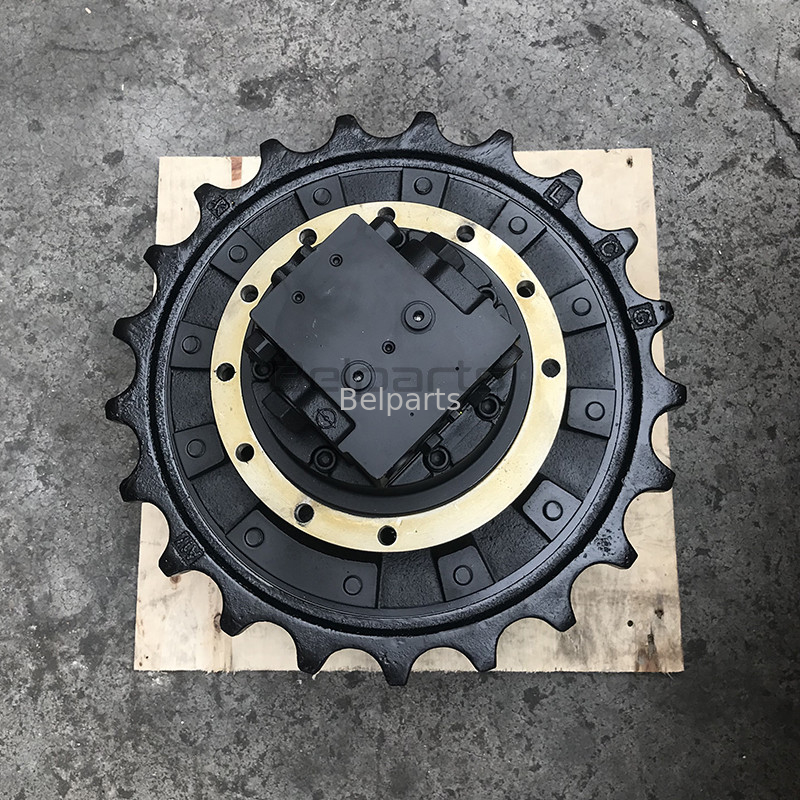

यानमार B6U VIO60-6B| नबटेस्को GM06VL TM06N ट्रैवल मोटर के लिए 172900-66370 182900-33470 फाइनल ड्राइव
5.0-6.0T यानमार अर्थमूवर्स के लिए भारी 230 मिमी स्प्रोकेट फिटमेंट और 75.5 मिमी पायलट डेप्थ।OEM-विनिर्देश प्रतिस्थापन नबटेस्को GM06VL / TM06N डुअल-डिस्प्लेसमेंट (स्नेलगेज 2-स्पीड) हाइड्रोलिक ट्रैवल मोटर जिसमें एकीकृत प्लैनेटरी रिडक्शन गियरबॉक्स है, जिसे विशेष रूप से यानमार B6U VIO60-6B मिनी एक्सकेवेटर के लिए इंजीनियर किया गया है।
1. तकनीकी संचालन विनिर्देश
(यानमार ईपीसी पार्ट्स कैटलॉग और GM06VL/TM06N इंजीनियरिंग डेटाबेस के माध्यम से प्राधिकरण सत्यापित)
| इंजीनियरिंग पैरामीटर | सत्यापित मीट्रिक मान |
|---|---|
| यानमार OEM पार्ट नंबर | 172900-66370, 182900-33470 (वैकल्पिक: 17290066370, 18290033470, 182900-3347) |
| मोटर ड्राइव कोर प्लेटफॉर्म | नबटेस्को GM06VL वैकल्पिक / TM06N श्रृंखला (2-स्पीड एक्सियल पिस्टन) |
| संगत यानमार मशीन | यानमार B6U VIO60-6B (B6, B50-2 श्रृंखला में भी फिट बैठता है) |
| एक्सकेवेटर वजन वर्ग | 5.0 - 6.0 टन वर्ग |
| ऑपरेटिंग हाइड्रोलिक दबाव | 21.0 - 24.5 MPa |
| चेसिस माउंटिंग बोल्ट पैटर्न | 9 × M14 (φ14 मिमी फ्रेम बोल्ट) |
| ड्राइव स्प्रोकेट बोल्ट पैटर्न | 12 × M14 (φ14 मिमी स्प्रोकेट बोल्ट) |
| यूनिट नेट मास | 61.0 किग्रा (भारी-ड्यूटी कास्ट संरचना) |
| क्रेट पैकेजिंग आकार | 38 × 38 × 49 सेमी |
| स्थिति / वारंटी | 100% बिल्कुल नया / 12 महीने |
2. पूर्ण अंडरचेसिस ब्लूप्रिंट और माउंटिंग आयाम
(यानमार B6U ट्रैक फ्रेम के लिए TM06N ब्लूप्रिंट से प्रत्यक्ष इंजीनियरिंग माप)
| आयाम संकेतक | मीट्रिक मान | फिटमेंट भूमिका और विवरण |
|---|---|---|
| A (पायलट स्टेप डेप्थ) | 75.5 मिमी | गहरी-एंगेजमेंट अंडरचेसिस लोकेटिंग डेप्थ |
| ØB (फ्रेम आउटर पायलट) | 220 मिमी | आउटर चेसिस माउंटिंग पायलट रजिस्टर |
| ØC (फ्रेम इनर पायलट) | 180 मिमी | इनर ट्रैक फ्रेम लोकेटिंग रजिस्टर |
| ØD (स्प्रोकेट इनर पायलट) | 230 मिमी | भारी-ड्यूटी 230 मिमी ड्राइव स्प्रोकेट सेंट्रिंग स्पिगोट |
| ØE (स्प्रोकेट बोल्ट पीसीडी) | 262 मिमी | ड्राइव स्प्रोकेट के लिए 12-होल पिच सर्कल डायमीटर |
| ØF (फ्लैंज आउटर डायमीटर) | 284 मिमी | मुख्य संरचनात्मक माउंटिंग फ्लैंज डायमीटर |
| ट्रैक फ्रेम बोल्ट पैटर्न | 9 × M14 | OEM अंडरचेसिस फ्रेम पर डायरेक्ट बोल्ट-अप |
| ड्राइव स्प्रोकेट बोल्ट पैटर्न | 12 × M14 | उच्च कर्षण शीयर प्रतिरोध के लिए 12-बोल्ट M14 पैटर्न |
3. यानमार B6U VIO60-6B फ्लैंज डिफ्लेक्शन और टू-स्पीड शिफ्ट लैग का समाधान
क्या आपका 6-टन यानमार B6U भारी खाई धकेलने के दौरान पीछे रह जाता है, या तेज गति में बदलते समय कांपता है? यानमार B6U जीरो-टेल प्लेटफॉर्म अपने 230 मिमी ड्राइव स्प्रोकेट पर तीव्र प्रति-घूर्णी टॉर्क संचारित करता है। 24.5 MPa पर निरंतर भारी ग्रेडिंग 75.5 मिमी पायलट डेप्थ (A) को गंभीर रेडियल लीवरेज के अधीन करती है। उच्च संचालन घंटों के दौरान, आंतरिक बेयरिंग एंड-प्ले ढीला हो जाता है, जिससे GM06VL रिडक्शन गियर गलत कोणों पर मेष हो जाते हैं। साथ ही, स्नेलगेज टू-स्पीड चेंजओवर ब्लॉक के अंदर द्रव संदूषण सुचारू डिस्प्लेसमेंट शिफ्टिंग को रोकता है, जिससे ट्रैक हाई गियर में फंस जाता है और कम-गति कर्षण रिम पुल को कम कर देता है। हमारे परिशुद्धता-मशीनीकृत 172900-66370 फाइनल ड्राइव को स्थापित करने से 100% समरूप 230 मिमी संरेखण बहाल होता है, गियर बैकलैश समाप्त होता है, और भरोसेमंद डुअल-स्पीड ट्रैकिंग प्रदान करता है।
4. अक्सर पूछे जाने वाले प्रश्न (तकनीकी और वाणिज्यिक)
मशीन मालिकों और ऑपरेटरों के लिए (सी-एंड इनसाइट्स)
प्रश्न: क्या यह TM06N फाइनल ड्राइव मेरे यानमार B6U पर ड्राइव स्प्रोकेट को संशोधित किए बिना सीधे बोल्ट हो जाएगा? उत्तर: हाँ। यह फैक्ट्री OEM पार्ट नंबर 172900-66370 और 182900-33470 से सीधे मेल खाता है। 180 मिमी फ्रेम पायलट (ØC), 230 मिमी स्प्रोकेट पायलट (ØD), 262 मिमी स्प्रोकेट पीसीडी (ØE 12xM14 छेदों के साथ), और 75.5 मिमी स्टेप डेप्थ (A) आपके मौजूदा B6U ट्रैक फ्रेम के साथ सहजता से संरेखित होते हैं।
प्रश्न: इस प्रतिस्थापन ड्राइव को संचालित करने से पहले अनिवार्य स्टार्टअप स्नेहन प्रक्रिया क्या है? उत्तर: ऊपरी केसिंग ड्रेन प्लग के माध्यम से ताजे ISO VG 46 द्रव के साथ हाइड्रोलिक मोटर केसिंग को प्री-फिल करें। अलग से, इंजन शुरू करने से पहले क्षैतिज तेल स्तर जांच प्लग तक SAE 80W-90 एक्सट्रीम-प्रेशर गियर स्नेहक के साथ प्लैनेटरी गियरबॉक्स भरें।
उपकरण डीलरों और मरम्मत सुविधाओं के लिए (बी-एंड इनसाइट्स)
प्रश्न: 172900-66370 182900-33470 और नबटेस्को GM06VL के साथ कैसे क्रॉस-रेफरेंस करता है? उत्तर: 172900-66370 और 182900-33470 यानमार B6U और B6 श्रृंखला में सीधे फैक्ट्री इंटरचेंजेबल असेंबली पार्ट नंबर हैं। यह TM06N यूनिट मूल नबटेस्को GM06VL प्लेटफॉर्म के लिए भारी-ड्यूटी प्रतिस्थापन के रूप में कार्य करती है, जिससे सिंगल-SKU इन्वेंट्री समेकन संभव होता है।
प्रश्न: निर्यात शिपिंग के लिए सटीक माल ढुलाई लॉजिस्टिक्स विनिर्देश क्या हैं? उत्तर: क्रेटेड असेंबली का नेट वजन 61.0 किग्रा (सकल पैक किया गया वजन लगभग 64.0 किग्रा) है और इसका माप 38 × 38 × 49 सेमी (0.071 CBM) है। प्रत्येक ड्राइव को वेपर संक्षारण अवरोधक (VCI) पॉली रैप में सील किया जाता है और ISPM-15 प्रमाणित फ्यूमिगेटेड एक्सपोर्ट लकड़ी के क्रेट के अंदर सुरक्षित रूप से बोल्ट किया जाता है।
