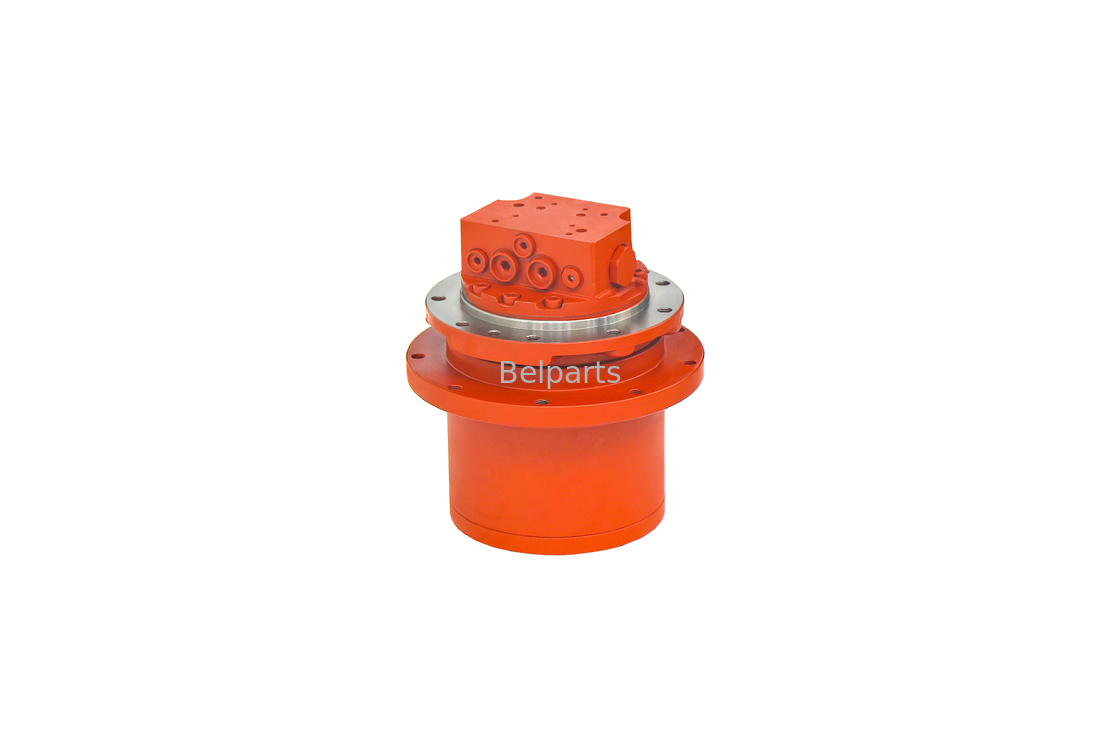

कोमात्सु PC50UU-1 PC50UU-2 फाइनल ड्राइव 20U-60-12200 20U-60-12100 20U-60-23330 TZ512B1000-01 ट्रैवल मोटर रिडक्शन
कोमात्सु उत्खनन यान यात्रा मोटर एसी
,PC50UU-2 उत्खनन मशीन यात्रा मोटर एसी
,20U-60-12100 उत्खनन यान यात्रा मोटर
20U-60-12200 20U-60-23320 अंतिम ड्राइव के लिए Komatsu PC50UU-1 PC50UU-2
5.0 टन के कोमात्सु ग्राउंडमोवर्स के लिए विशाल 8312 एन · एम टॉर्क और पीएचवी -4 बी ड्राइव प्लेटफॉर्म।प्रत्यक्ष OEM प्रतिस्थापन उच्च विस्थापन हाइड्रोलिक यात्रा मोटर एकीकृत ग्रहों की कमी गियरबॉक्स के साथ पूरा,विशेष रूप से कोमात्सु PC50UU-1 और PC50UU-2 शून्य-पूंछ स्विंग मिनी खुदाई मशीनों के लिए बनाया गया.
1. तकनीकी परिचालन विनिर्देश
(कोमात्सु ईपीसी पार्ट्स कैटलॉग और तेइजिन/नाची हाइड्रोलिक डेटाबेस के माध्यम से सत्यापित प्राधिकरण)
| इंजीनियरिंग पैरामीटर | सत्यापित मीट्रिक मान |
|---|---|
| कोमात्सु OEM पार्ट नंबर | 20U-60-12200,20U-60-23320,20U-60-23330,20U-60-23310,20U-60-23331,20U-60-12100 |
| निर्माता के स्टैम्पिंग कोड | TZ512B1000-01,TZ535B1000-00,TZ587B1000-00,TZ531B1000-00,TZ538B200001EU |
| संगत कोमात्सु मशीनें | कोमात्सु PC50UU-1, PC50UU-2, PC40MR-2, PC50FR-1, PC50UD-2 |
| मोटर ड्राइव कोर प्लेटफार्म | पीएचवी-4बी भारी शुल्क प्लेटफार्म (2-स्पीड अक्षीय पिस्टन) |
| खुदाई मशीन वजन वर्ग | 4.5 ∙ 5.5 टन (6.0 टन तक के लोहे के वजन के लिए लागू) |
| अधिकतम अंतिम विस्थापन | 2131.6 cm3/rev |
| अधिकतम सैद्धांतिक टोक़ | 8312 N·m (अत्यधिक खींचने की पंक्ति) |
| अधिकतम परिचालन दबाव | 26.5 एमपीए |
| स्थिति / वारंटी | 100% नया / 12 महीने |
2. कोमात्सु PC50UU ऑफसेट-डिगिंग पावर लॉस और शिफ्ट स्टिशन को हल करना
क्या आपका PC50UU शून्य-पूंछ खाई के दौरान चढ़ाई धक्का खो रहा है, या उच्च गियर में चलते समय मोड़ रहा है?कोमात्सु पीसी50यूयू ऑफसेट बूम खुदाई मशीनें भवन की नींव के खिलाफ फ्लश खोदते समय अंतिम ड्राइव को तीव्र पार्श्व दबाव भिन्नताओं के अधीन करती हैं। 26.5 एमपीए पर काम करते हुए,पहने हुए वितरण समय प्लेटों पर आंतरिक बायपास (TZ5350A2009-00) घुमावदार पिस्टन जूते (TZ510B2105-00), कम गति में ब्रेकआउट टॉर्क को फैक्ट्री 8312 एन · एम की सीमा से काफी नीचे कम कर देता है।TZ300B2044-00) मोटर को धीमी गति से एकल गति मोड में फंस जाता है।20U-60-23320अंतिम ड्राइव पूर्ण 26.5 एमपीए वॉल्यूमेट्रिक संपीड़न को बहाल करता है, स्टीयरिंग बहाव को समाप्त करता है, और सिंक्रनाइज्ड दो-गति ट्रैकिंग प्रदान करता है।
3. विस्फोटित दृश्य और आंतरिक घटक टूटना
(कोमात्सु/तेइजिन यात्रा ड्राइव समूह के लिए क्रॉस-रेफरेंस आंतरिक सेवा भाग20U-60-23320/TZ538B200001EU)
| रेफ # | भाग संख्या | भाग का नाम और विवरण | मात्रा |
|---|---|---|---|
| 🙏 | 20U-60-23320 |
ट्रैवल मोटर ASS'Y(पूर्ण अंतिम ड्राइव विधानसभा) | 1 |
| 🙏 | TZ538B200001EU |
मोटर, हाइड्रोलिक(अक्षीय पिस्टन मोटर कोर सेक्शन) | 1 |
| 1 | TZ538B211100-U |
फ्लैंग किट, पीछे(पिछला बंदरगाह कवर वाल्व ब्लॉक) | 1 |
| 2 | TZ50H1-8 |
प्लग(हाइड्रोलिक पोर्ट चेक प्लग) | 3 |
| 3 | TZM8700-060 |
प्लग(कचरा निरीक्षण प्लग) | 3 |
| 4 | TZ300B2044-00 |
ओरिफ़िस(हाइड्रोलिक पायलट शिफ्ट डम्पिंग ओरिफिस) | 2 |
| 5 | TZ12142070-00 |
ओरिफ़िस(मुख्य नियंत्रण मीटरिंग ओरिफिस) | 1 |
| 7 | TZ538B2052-00 |
रोकना(शिफ्ट स्पूल ट्रैवल लिमिटर) | 2 |
| 8 | TZ510B2056-00 |
वसंत(शिफ्ट स्पूल रिटर्न स्प्रिंग) | 2 |
| 10 | TZJ82401-922-9 |
ओ-रिंग(उच्च दबाव फ्लैंज सील) | 2 |
| 11 | TZ300A2054-00 |
वाल्व(प्रति-संतुलन विलंबता वाल्व) | 2 |
| 12 | TZ300A2055-00 |
वसंत(प्रति संतुलन जाँच वसंत) | 2 |
| 20 | TZ510B2002-01 |
शाफ्ट(मुख्य ट्रांसमिशन स्प्लिनेड आउटपुट शाफ्ट) | 1 |
| 21 | TZ510B2029-00 |
असर, गेंद(प्राथमिक शाफ्ट रेडियल बॉल लेयरिंग) | 1 |
| 22 | TZ15Z-17-39-8 |
सील, तेल(उच्च दबाव शाफ्ट तेल सील) | 1 |
| 23 | TZ512B2004-00 |
ब्लॉक, सिलेंडर(रोटरी सिलेंडर बैरल) | 1 |
| 24 | TZ510B2007-01 |
प्लेट, रिटेनर(पिस्टन शू रिटेनर प्लेट) | 1 |
| 25 | TZ510B2105-00 |
पिस्टन किट(9 हाइड्रोस्टैटिक पिस्टन जूते का सेट) | 1 |
| 26 | TZ510B200301-E |
प्लेट, स्वैश(परिवर्तनीय विस्थापन स्वैशप्लेट) | 1 |
| 27 | TZ510B2032-01 |
प्लेट, थ्रस्ट(कठोर स्वैशप्लेट थ्रस्ट प्लेट) | 1 |
| 28 | TZ510B2006-00 |
बाउल, थ्रस्ट(गोलाकार बैरल बुशिंग) | 1 |
| 29 | TZ510B2070-01 |
पिस्टन ASS'Y(विस्थापन नियंत्रण सर्वो पिस्टन) | 1 |
| 32 | TZ510B2014-00 |
वसंत(सिलेंडर बैरल केंद्र पूर्व लोड वसंत) | 1 |
| 35 | TZ5350A2009-00 |
प्लेट, टाइमिंग(सटीक द्विदिशात्मक वाल्व प्लेट) | 1 |
| 36 | 06000-06201 |
असर, गेंद(पिछली शाफ्ट समर्थन गेंद असर) | 1 |
4अक्सर पूछे जाने वाले प्रश्न (तकनीकी और वाणिज्यिक)
मशीन मालिकों और ऑपरेटरों के लिए (सी-एंड इनसाइट्स)
प्रश्नः क्या यह अंतिम ड्राइव हाइड्रोलिक नली लाइनों को संशोधित किए बिना सीधे मेरे कोमात्सु पीसी 50 यूयू -2 पर बोल्ट करेगा?एकः हाँ. यह कारखाने OEM भाग संख्या से मेल खाती है20U-60-23320और20U-60-12200सीधे। चेसिस माउंटिंग पायलट फ्लैंज, ड्राइव रड्रॉकेट रजिस्टर, और मुख्य आगे / पीछे / नाली हाइड्रोलिक बंदरगाह आपके मौजूदा PC50UU ट्रैक फ्रेम के साथ निर्बाध रूप से संरेखित करते हैं।
प्रश्न: क्या मैं अपने मौजूदा मोटर को अलग-अलग भागों जैसेTZ512B2004-00औरTZ510B2105-00?A: आंतरिक पिस्टन किट को बदलने के दौरान (25) और सिलेंडर ब्लॉक (23) वॉल्यूमेट्रिक सील को बहाल करता है, गंभीर आंतरिक पहनने अक्सर ग्रहों के साथ कच्चे कांस्य मलबे के साथ कम करने के केंद्र को दूषित करता है।20U-60-23320) कारखाने की मंजूरी और पूर्ण 12 महीने की वारंटी सुरक्षा की गारंटी देता है।
उपकरण डीलरों और मरम्मत सुविधाओं के लिए (बी-एंड इनसाइट्स)
प्रश्न: कैसे?20U-60-12200क्रॉस-रेफरेंस20U-60-23320औरTZ512B1000-01?A:20U-60-12200,20U-60-23320,20U-60-23330, और20U-60-23310PC50UU-1/2 प्लेटफॉर्म के लिए लगातार कोमात्सू फैक्ट्री पार्ट अपडेट हैं, जो सीधे निर्माता के कास्टिंग कोड से मेल खाते हैंTZ512B1000-01औरTZ538B200001EUसमान 2131.6 सेमी3/आरवी PHV-4B विस्थापन और 8312 N·m मोर्टम नामित के साथ।

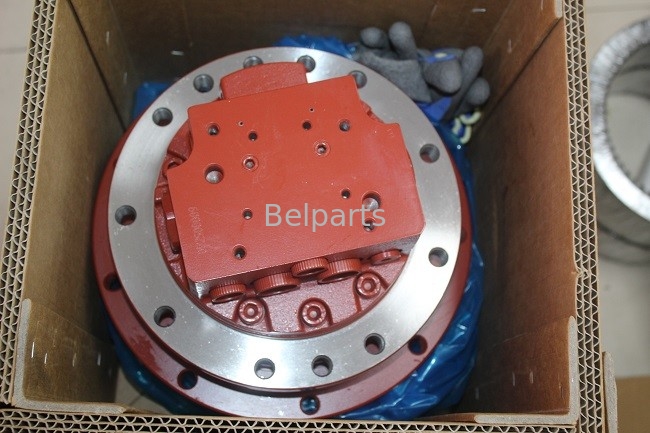

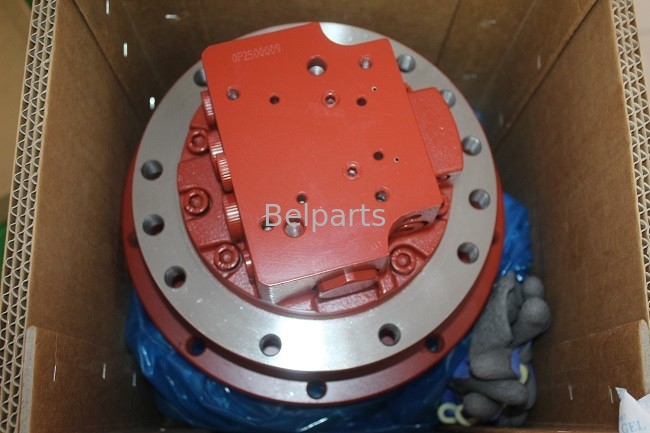

प्रश्न: पैकेजिंग और निर्यात माल के संरक्षण का मानक क्या है?A: प्रत्येक ड्राइव यूनिट को आंतरिक रूप से जंग-रोधी पारगमन द्रव के साथ इलाज किया जाता है, जो भारी वाष्प संक्षारण अवरोधक (VCI) पॉली बैरियर रैप के अंदर सील होता है,और कंटेनर और हवाई कार्गो हैंडलिंग के लिए निर्मित आईएसपीएम-15 प्रमाणित धूम्रपान निर्यात लकड़ी के डिब्बे के अंदर सुरक्षित रूप से बंद है.
