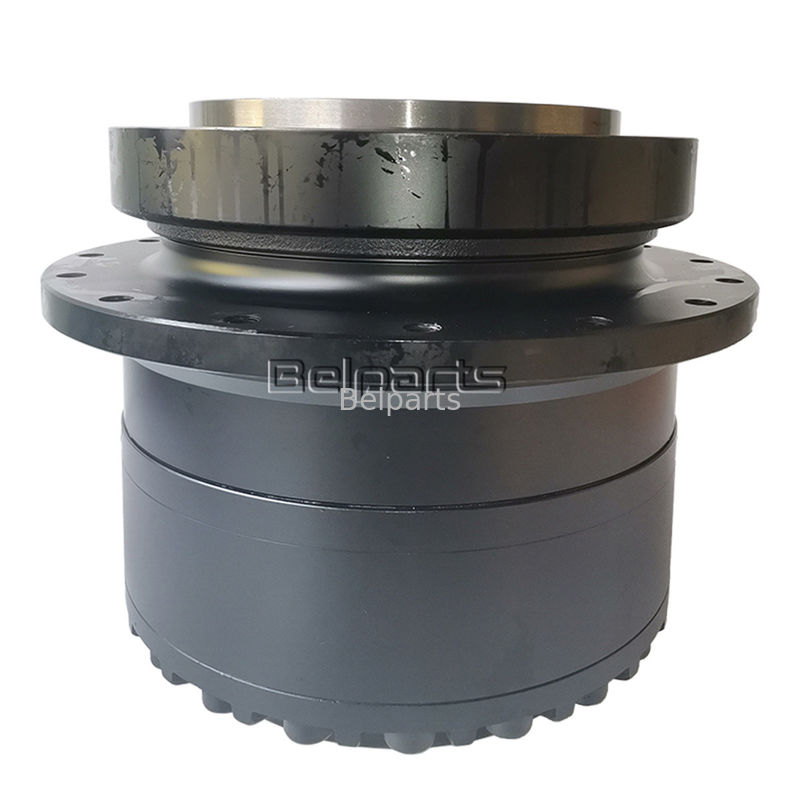

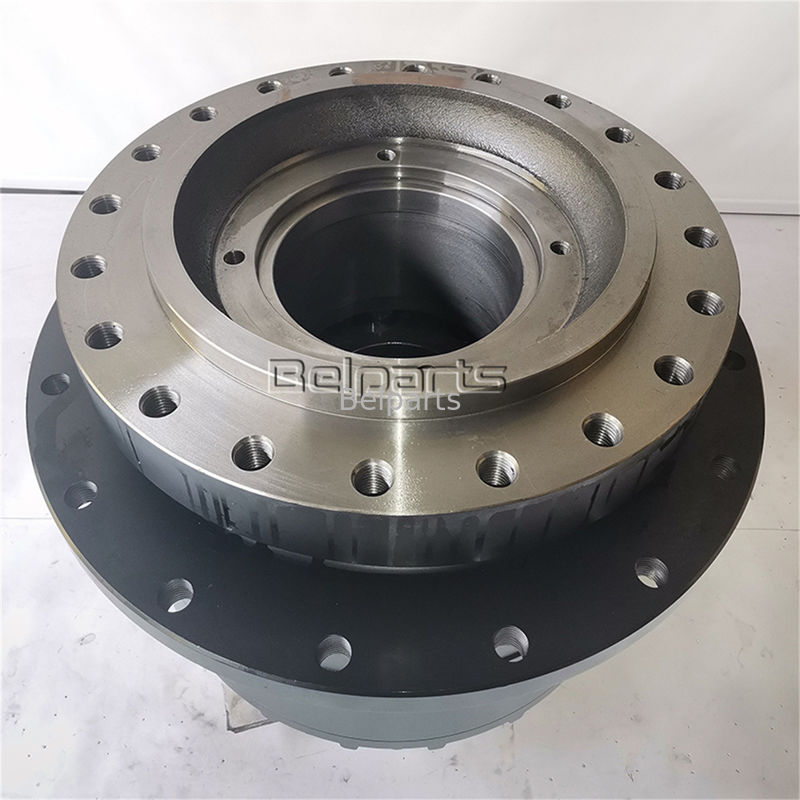

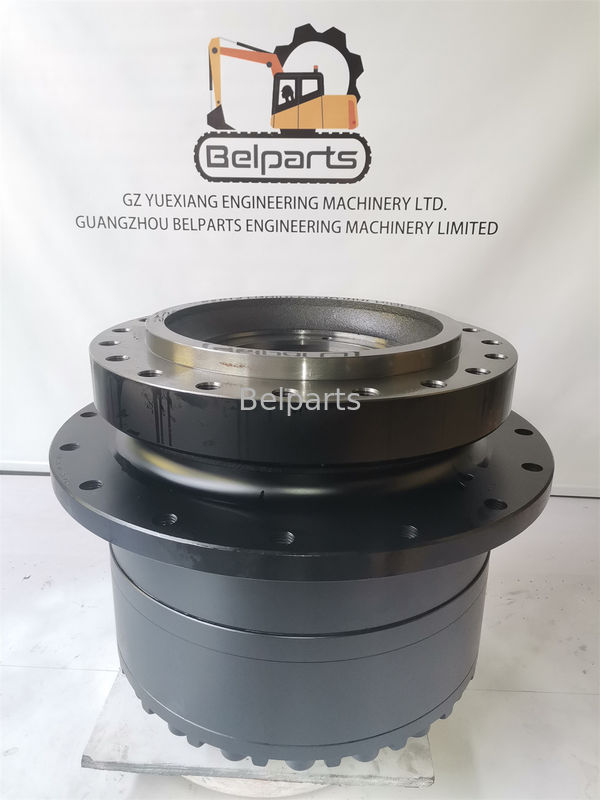

328डी 330सी 330डी एल एलसीआर उत्खननकर्ता रिड्यूसर गियर के लिए 2276189 227-6189 ट्रैवल गियरबॉक्स रिडक्शन

उत्पत्ति का स्थान:China
ब्रांड नाम:Belparts
प्रमाणन:ISO9001 / 2006/42/EC
मॉडल संख्या:328डी 330सी 330डी एल एलसीआर
न्यूनतम आदेश मात्रा:1pcs
कीमत:1480 USD
भुगतान की शर्तें:टी/टी, पेपैल और व्यापार आश्वासन
आपूर्ति की योग्यता:नया
उत्पाद का विवरण
प्रमुखता देना:

E330C E330D E328D यात्रा घटाने वाला गियरबॉक्स

,

227-6189 यात्रा घटाने गियरबॉक्स

,

बेल पार्ट्स एक्सकेवेटर ट्रैवल रिडक्शन गियरबॉक्स

Part Number: 2276189 227-6189
Part Name: यात्रा गियरबॉक्स में कमी
Compatible CAT Excavators: 328डी, 328डी एलसीआर, 330सी, 330सी एल, 330सी एलएन, 330डी, 330डी एल, 330डी एलएन, 330डी एलसीआर
Application: खोदक मशीन
Warranty: 12 महीने
Shipment: एयर एक्सप्रेस सागर
Comment: बिना मोटर के
Unit: 227-6189 फाइनल ड्राइव जीपी
Frame Mount Holes: 20-एम24
Drive Sprocket Holes: 16-एम24
Motor Mount Holes: 4-एम16
Condition & Quality Standard: 100% बिल्कुल नया आफ्टरमार्केट मानक
उत्पाद का वर्णन

CAT 328D 330C 330D L LCR फाइनल ड्राइव ट्रैवल गियरबॉक्स | 227-6189 (2276189)

हेवी-ड्यूटी 30-35 टन प्रोडक्शन क्लास ट्रिपल-स्टेज प्लैनेटरी ट्रैक रिडक्शन गियरबॉक्स (मोटर के बिना)।परिशुद्धता-मशीनीकृत आफ्टरमार्केट नया प्लैनेटरी ट्रैवल रिडक्शन ड्राइव ग्रुप असेंबली विशेष रूप से CAT30-टन क्लास हेवी क्रॉलर एक्सकेवेटर के लिए इंजीनियर की गई है। CAT जेन्युइन OEM पार्ट नंबर का सीधा रिप्लेसमेंट227-6189और2276189(DRIVE GROUP-FINAL; WITHOUT MOTOR), आपके मूल हाइड्रोलिक ट्रैवल मोटर पर सीधे बोल्ट करने के लिए डिज़ाइन किया गया है।

1. तकनीकी संचालन विनिर्देश

(CATSIS EPC पार्ट्स कैटलॉग और हेवी-ड्यूटी क्रॉलर ड्राइव इंजीनियरिंग मेट्रिक्स के माध्यम से सत्यापित प्राधिकरण)

इंजीनियरिंग पैरामीटर सत्यापित तकनीकी मीट्रिक
CATOEM पार्ट नंबर 227-6189(वैकल्पिक: 2276189 के लिए पूर्ण बिल ऑफ मैटेरियल्स)
यूनिट विवरण DRIVE GROUP-FINAL (WITHOUT MOTOR)
संगत CAT एक्सकेवेटर 328D, 328D LCR, 330C, 330C L, 330C LN, 330D, 330D L, 330D LN, 330D LCR
एक्सकेवेटर वजन वर्ग 30.0 – 36.0 टन हेवी प्रोडक्शन एक्सकेवेटर सीरीज
रिडक्शन आर्किटेक्चर 3-स्टेज हेवी प्लैनेटरी रिडक्शन गियरबॉक्स डुओ-कोन सीलिंग के साथ
सकल शिपिंग वजन 480.00 किग्रा
बाहरी क्रेट आयाम 66 * 66 * 64 सेमी(प्रबलित हेवी-ड्यूटी एक्सपोर्ट क्रेट)
स्थिति और गुणवत्ता मानक 100% ब्रांड न्यू आफ्टरमार्केट स्टैंडर्ड
वारंटी सुरक्षा 12 महीने हेवी-ड्यूटी गारंटी

2. अंडरकैरिज फिटमेंट और असेंबली आर्किटेक्चर

(CAT330C/330D हेवी अंडरकैरिज हब के लिए प्रत्यक्ष यांत्रिक सत्यापन)

सिस्टम कंपोनेंट पार्ट नंबर और इंजीनियरिंग भूमिका
मुख्य आउटपुट हाउसिंग (पोजीशन #29) 2276191(हेवी कास्ट स्टील आउटर स्प्रोकेट हब रिंग गियर हाउसिंग)
मोटर फ्लैंज एडॉप्टर हाउसिंग (पोजीशन #28) 2276190(परिशुद्धता मोटर माउंट इंटरफ़ेस एडॉप्टर)
मुख्य स्पिंडल टेपर्ड रोलर बेयरिंग (पोजीशन #40) 2790344(हेवी हाई-लोड टेपर्ड रोलर बेयरिंग जोड़ी, 2 पीस)
मैकेनिकल डुओ-कोन सील ग्रुप (पोजीशन #27) 2134737(अपघर्षक कीचड़ और मिट्टी फेस सील ग्रुप 2059114टॉरिक रिंग्स के साथ)
गियर कपलिंग मैकेनिज्म (पोजीशन #30 / #46) 2276192(66-टूथ इंटरनल गियर कपलिंग) और1912645(कपलिंग स्प्लाइन)
अनुशंसित गियर स्नेहक हेवी-ड्यूटी कैट FDAO / SAE 80W-90, 85W-140 GL-5 गियर ऑयल (~6.0–8.0 L)

3. एक्सप्लोडेड व्यू और पूर्ण 55-आइटम कंपोनेंट ब्रेकडाउन

(CAT फाइनल ड्राइव रिडक्शन ग्रुप 227-6189/2276189 के लिए पूर्ण बिल ऑफ मैटेरियल्स)

पोजीशन # पार्ट नंबर पार्ट का नाम और तकनीकी विवरण मात्रा
सभी 2276189 DRIVE GROUP-FINAL; (WITHOUT MOTOR)(पूर्ण रिडक्शन गियरबॉक्स) 1
1 3E2338 प्लग-पाइप(ड्रेन और लेवल निरीक्षण पाइप प्लग) 2
2 7Y0639 गियर; (सन)(21 टूथ सन पिनियन गियर) 1
3 7Y0642 गियर; (रिंग)(63 टूथ इंटरनल रिंग गियर) 1
4 7Y0643 कैरियर(हेवी प्लैनेट गियर कैरियर) 1
5 7Y0645 कैरियर(इंटरमीडिएट प्लैनेट गियर कैरियर) 1
6 7Y0659 गियर; (प्लैनिटरी)(22 टूथ प्लैनेट गियर) 3
7 7Y0661 शाफ्ट; (प्लैनिटरी)(हार्डन्ड प्लैनेट गियर शाफ्ट पिन) 3
8 7Y0662 शाफ्ट; (प्लैनिटरी)(प्लैनेट गियर शाफ्ट पिन) 4
9 7Y0663 गियर; (प्लैनिटरी)(20 टूथ प्लैनेट गियर) 4
10 7Y0667 रिंग; (रिटेनिंग)(थ्रस्ट रिटेनिंग स्नैप रिंग) 1
11 7Y0673 गियर; (रिंग)(73 टूथ रिंग गियर) 1
12 7Y0676 गियर; (प्लैनिटरी)(24 टूथ प्लैनेट गियर) 3
13 7Y0731 कैरियर AS(प्लैनेट कैरियर असेंबली) 1
— 7Y0656 शाफ्ट; (प्लैनिटरी)(प्लैनेट शाफ्ट पिन) 3
14 7Y1056 शिम(0.80 मिमी मोटाई प्रीलोड शिम) 1
15 7Y1057 शिम(1.00 मिमी मोटाई प्रीलोड शिम) 1
16 7Y1094 वॉशर(66 * 102 * 1.0 मिमी थ्रस्ट वॉशर) 14
17 7Y5235 बोल्ट(M24 * 3 * 190 मिमी हाई-टेन्साइल स्ट्रक्चरल बोल्ट) 20
18 0940577 प्लेट(7.0 मिमी मोटाई स्पेसर प्लेट) 1
19 0940578 प्लेट(8.0 मिमी मोटाई स्पेसर प्लेट) 1
20 0940579 प्लेट(9.0 मिमी मोटाई स्पेसर प्लेट) 1
21 0940580 प्लेट(10.0 मिमी मोटाई स्पेसर प्लेट) 1
22 1107231 गियर; (सन)(18 टूथ सन गियर) 1
23 1141541 पिन; (डोवेल)(परिशुद्धता अलाइनमेंट डोवेल पिन) 6
24 1912521 गियर; (सन)(23 टूथ इनपुट सन गियर) 1
25 1994582 बेयरिंग AS(प्लैनेट नीडल रोलर बेयरिंग असेंबली) 3
26 1994583 बेयरिंग AS(हेवी प्लैनेट नीडल रोलर बेयरिंग असेंबली) 11
27 2134737 सील ग्रुप-डुओ कोन(मैकेनिकल डुओ-कोन सील ग्रुप) 1
— 2059114 रिंग; (टॉरिक)(इलास्टोमेरिक टॉरिक सीलिंग रिंग) 2
28 2276190 हाउसिंग-मोटर(मोटर एडॉप्टर माउंटिंग हाउसिंग) 1
29 2276191 हाउसिंग(प्लैनिटरी स्पिंडल हब हाउसिंग) 1
30 2276192 गियर-कपलिंग(66 टूथ इंटरनल ड्राइव कपलिंग) 1
31 2676809 शिम(0.75 मिमी मोटाई प्रीलोड शिम) 1
32 2676810 शिम(0.85 मिमी मोटाई प्रीलोड शिम) 1
33 2676811 शिम(0.90 मिमी मोटाई प्रीलोड शिम) 1
34 2676812 शिम(1.20 मिमी मोटाई प्रीलोड शिम) 1
35 2676813 शिम(1.40 मिमी मोटाई प्रीलोड शिम) 1
36 2676814 शिम(1.80 मिमी मोटाई प्रीलोड शिम) 1
37 2676815 शिम(2.00 मिमी मोटाई प्रीलोड शिम) 1
38 2676816 शिम(2.30 मिमी मोटाई प्रीलोड शिम) 1
39 2676817 शिम(2.30 मिमी मोटाई प्रीलोड शिम) 1
40 2790344 बेयरिंग AS-टेपर्ड रोलर(स्पिंडल टेपर्ड रोलर बेयरिंग) 2
41 0931731 रिंग - रिटेनिंग(शाफ्ट रिटेनिंग सर्क्लिप) 1
42 0940584 वॉशर(40.3 * 72 * 1.0 मिमी थ्रस्ट वॉशर) 6
43 0950891 पिन - स्प्रिंग(हेवी स्लॉटेड स्प्रिंग रोल पिन) 7
44 0963216 सेटस्क्रू-सॉकेट(M12 * 1.75 * 12 मिमी लॉकिंग सेट स्क्रू) 2
45 1912521 कवर(हेवी आउटर गियरबॉक्स कवर प्लेट) 1
46 1912645 कपलिंग(इनपुट ड्राइव शाफ्ट स्प्लाइन कपलिंग) 1
47 2P3628 सील-ओ-रिंग(हाई-प्रेशर ओ-रिंग, आईडी = 412.34 मिमी) 1
48 6V8133 बोल्ट(M24 * 3.0 * 80 मिमी हाई-टेन्साइल फ्लैंज बोल्ट) 10
49 6V8237 प्लेन वॉशर - हार्डन्ड(स्ट्रक्चरल हार्डन्ड फ्लैट वॉशर) 10
50 7M8485 सील, एडॉप्टर, मोटर(मोटर एडॉप्टर सील, किट 5R1429 का हिस्सा) 2
51 7Y0595 स्पैसर(58 * 79.6 * 6.0 मिमी हार्डन्ड स्पेसर) 2
52 7Y0644 स्पैसर(163 * 190 * 8.0 मिमी कैरियर स्पेसर) 1
53 8T4167 वॉशर-हार्ड(26 * 44 * 4.0 मिमी स्ट्रक्चरल हार्ड वॉशर) 20
54 8T4240 रिंग - रिटेनिंग(हेवी इंटरनल स्नैप रिंग) 3
55 9X6032 बोल्ट(हेक्स सॉकेट हेड, M10 * 1.5 * 30 मिमी) 12

328डी 330सी 330डी एल एलसीआर उत्खननकर्ता रिड्यूसर गियर के लिए 2276189 227-6189 ट्रैवल गियरबॉक्स रिडक्शन

4. CAT330C / 330D प्लैनेटरी गियर विफलता और ट्रैक बाइंडिंग का समाधान

फाइनल ड्राइव हब के अंदर तेज घर्षण की आवाज, गियर ऑयल में भारी धातु के टुकड़े, या भारी क्वेरी ट्रामिंग के दौरान क्रॉलर ट्रैक लॉकअप का अनुभव कर रहे हैं?30 से 35-टन CAT330C, 330D, और 328D एक्सकेवेटर में गंभीर रॉक एक्सकेवेशन और विध्वंस में काम करते हुए, 3-स्टेज प्लैनेटरी गियरबॉक्स जबरदस्त ट्रैक्शन ड्रॉबार लोड को अवशोषित करता है। समय के साथ, मैकेनिकल डुओ-कोन फ्लोटिंग सील (2134737) का क्षरण आवश्यक गियर ल्यूब को बाहर निकलने देता है जबकि अपघर्षक सिलिका स्लरी हब में प्रवेश करती है। स्नेहन के बिना, प्लैनेट नीडल बेयरिंग (1994583,1994582) ज़्यादा गरम हो जाते हैं और ढह जाते हैं, जिससे प्लैनेट गियर (7Y0659,7Y0663,7Y0676) का गलत संरेखण होता है और आंतरिक रिंग गियर (7Y0642,7Y0673) स्ट्रिप हो जाते हैं। जब आपका हाइड्रोलिक पिस्टन मोटर अच्छी ऑपरेटिंग स्थिति में रहता है, तो केवल क्षतिग्रस्त मैकेनिकल रिडक्शन गियरबॉक्स को हमारे बिल्कुल नए227-6189 ड्राइव ग्रुप से बदलने से ओवरहाल खर्चों में 50% से अधिक की बचत होती है, ट्रैक बाइंडिंग समाप्त हो जाती है, और 100% हेवी क्रॉलर ट्रामिंग पावर बहाल हो जाती है।

5. अक्सर पूछे जाने वाले प्रश्न (तकनीकी और वाणिज्यिक)

मशीन मालिकों और फ्लीट मैकेनिकों के लिए (सी-एंड इनसाइट्स)

प्र: क्या मैं अपने मूल CAT हाइड्रोलिक ट्रैवल मोटर को सीधे इस227-6189 गियरबॉक्स पर बोल्ट कर सकता हूँ? A: हाँ। यह स्टैंडअलोन फाइनल ड्राइव रिडक्शन ग्रुप सटीक CAT फैक्ट्री विनिर्देशों के अनुसार मिलान मोटर हाउसिंग एडॉप्टर (2276190) और आंतरिक इनपुट ड्राइव कपलिंग (1912645) के साथ निर्मित है, जिससे आप अपने काम करने वाले ट्रैवल मोटर को क्षतिग्रस्त गियरबॉक्स से अनबोल्ट कर सकते हैं और इसे सीधे इस रिप्लेसमेंट यूनिट पर बोल्ट कर सकते हैं।

प्र: इस 30-टन फाइनल ड्राइव के लिए किस प्रकार और मात्रा में गियर ऑयल की आवश्यकता होती है? A: इस हेवी-ड्यूटी गियरबॉक्स के लिए लगभग 6.0 से 8.0 लीटर CATFDAO (फाइनल ड्राइव और एक्सल ऑयल) या SAE 80W-90 / 85W-140 GL-5 एक्सट्रीम-प्रेशर गियर ऑयल की आवश्यकता होती है। गियरबॉक्स को क्षैतिज रूप से रखें और तेल क्षैतिज स्तर प्लग छेद (3E2338) तक पहुंचने तक भरें।

उपकरण डीलरों और मरम्मत सुविधाओं के लिए (बी-एंड इनसाइट्स)

प्र: CAT पार्ट नंबर227-6189 द्वारा कौन से मशीन मॉडल कवर किए गए हैं? A: पार्ट नंबर227-6189(2276189) CAT328D, 328D LCR, 330C, 330C L, 330D, 330D L, और 330D LCR क्रॉलर एक्सकेवेटर पर मानकीकृत हेवी-ड्यूटी प्लैनेटरी फाइनल ड्राइव ग्रुप है। इस स्टैंडअलोन "ड्राइव ग्रुप (मोटर के बिना)" को स्टॉक करने से मरम्मत सुविधाओं और पार्ट्स वितरकों को उच्च-मांग वाले 30-टन CAT मशीनों पर एक SKU के साथ विनाशकारी यांत्रिक गियरबॉक्स विफलताओं की सेवा करने की अनुमति मिलती है।

प्र: यह 480 किग्रा हेवी-ड्यूटी फाइनल ड्राइव अंतरराष्ट्रीय निर्यात के लिए कैसे पैक किया जाता है? A: प्रत्येक 480 किग्रा गियरबॉक्स को भारी एंटी-रस्ट ऑयल से लेपित किया जाता है, एक औद्योगिक-ग्रेड VCI नमी-रोधी बैग में सील किया जाता है, और एक कस्टम-प्रबलित 66 * 66 * 64 सेमी फ्यूमिगेटेड ISPM-15 निर्यात लकड़ी के क्रेट पर सुरक्षित रूप से बोल्ट किया जाता है जो समुद्री कंटेनर शिपिंग और भारी LTL फ्लैटबेड परिवहन के लिए इंजीनियर किया गया है।
