उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Belparts
प्रमाणन:
CE
मॉडल संख्या:
330 बीएल
अधिक ब्रांडेड एक्सेसरीज़ उपलब्ध हैं
| हाइड्रोलिक पार्ट्स | हाइड्रोलिक पंप | अंतिम ड्राइव | यात्रा में कमी |
|---|---|---|---|
| स्विंग मोटर | स्विंग में कमी | नियंत्रण वॉल्व | गियर पार्ट्स |
| स्लीव बियरिंग | इंजन संयोजन | हायड्रॉलिक सिलेंडर | ईसीयू |
330BL हाइड्रोलिक आर्म सिलेंडर | पीएन:116-3638/1163638 | प्रीमियम आफ्टरमार्केट रिप्लेसमेंट
1. मूल उत्पाद जानकारी
यह हेवी-ड्यूटी आफ्टरमार्केट हाइड्रोलिक स्टिक सिलेंडर सटीक रूप से एर्पिलर 330BL उत्खननकर्ताओं के लिए प्रत्यक्ष विनिमेय प्रतिस्थापन के रूप में निर्मित किया गया है। फ्रंट वर्किंग अटैचमेंट के मुख्य हाइड्रोलिक ड्राइव घटक के रूप में, यह भारी खुदाई, थोक सामग्री उठाने, लोडिंग और बड़े क्षेत्र साइट लेवलिंग कार्यों को पूरा करने के लिए हाथ विस्तार और वापसी को नियंत्रित करता है। खुले गड्ढे वाली खदानों, पत्थर खदानों, राजमार्ग निर्माण और बड़े बुनियादी ढांचे की अर्थमूविंग परियोजनाओं में व्यापक रूप से उपयोग किया जाता है।
सभी सिलेंडर पूरी तरह से सुसंगत माउंटिंग आयाम, पिन होल स्पेसिंग और हाइड्रोलिक पोर्ट लेआउट के साथ, एर्पिलर ओईएम तकनीकी मानकों का सख्ती से अनुपालन करते हुए उत्पादित किए जाते हैं। सीधे बोल्ट-ऑन इंस्टॉलेशन को कटिंग, वेल्डिंग या किसी भी माध्यमिक संशोधन कार्य के बिना साइट पर समाप्त किया जा सकता है।
| वस्तु | विशिष्टता आयन |
|---|---|
| प्रोडक्ट का नाम | हाइड्रोलिक आर्म (स्टिक) सिलेंडर |
| लागू मॉडल | एर्पिलर 330BL खुदाई यंत्र |
| OEM भाग संख्या | 116-3638, 1163638 (एक समान सिलेंडर असेंबली के लिए दो कोड) |
| उत्पाद ग्रेड | बिल्कुल नया उच्च गुणवत्ता वाला आफ्टरमार्केट |
| गारंटी | विनिर्माण दोषों के खिलाफ 12 महीने |
| MOQ | 1 यूनिट, तत्काल डिलीवरी के लिए पर्याप्त स्टॉक |
| क्यूसी मानक | ISO9001 प्रमाणित, शिपमेंट से पहले पूर्ण हाइड्रोलिक दबाव परीक्षण और चक्रीय थकान परीक्षण |
2. मुख्य तकनीकी पैरामीटर
| # | भाग संख्या | विवरण | मात्रा |
|---|---|---|---|
| सभी | 1163638 | सिलेंडर ग्रुप-स्टिक; -फोर बूम | 1 |
| 1 | 1163639 | सिलेंडर ए.एस | 1 |
| 2 | 7Y4939 | बियरिंग-आस्तीन | 1 |
| 3 | 1076579 | अँगूठी | 1 |
| 4 | 1076933 | रुकना | 1 |
| 5 | 7Y4956 | बंद करने वाला नट; (M90X2-THD) | 1 |
| 6 | 1057262 | अंगूठी पहनें | 1 |
| 7 | 9X3607 | के रूप में सील करें | 1 |
| 8 | 0965609 | अँगूठी | 1 |
| 9 | 7आई7181 | पिस्टन | 1 |
| 10 | 6आई6785 | अँगूठी; (मुहर) | 1 |
| 11 | 7Y4936 | रुकना | 1 |
| 12 | 0951726 | मुहर ओ अंगूठी | 1 |
| 13 | 7Y4945 | रिंग-बैकअप | 1 |
| 14 | 7Y4944 | अँगूठी; (बनाए रखना) | 1 |
| 15 | 1140761 | सहन करना; (आस्तीन) | 1 |
| 16 | 1232031 | सील-बफर | 1 |
| 17 | 7Y4932 | सिर | 1 |
| 18 | 7Y4942 | मुहर; (आईडी=106.00मिमी) | 1 |
| 19 | 7Y4941 | रिंग-बैक अप | 1 |
| 20 | 1119957 | सील-लिप प्रकार | 1 |
| 21 | 1183945 | रॉड ए.एस | 1 |
| 22 | 7Y4939 | बियरिंग-आस्तीन | 1 |
| 23 | 0950930 | अंगूठी पक्का करना; (बाहरी) | 2 |
| 24 | 1038345 | अंगूठी पक्का करना | 1 |
| 25 | 7Y5239 | बोल्ट; (सॉकेट हेड) (M24X3.0X100MM) | 8 |
| ---- | |||
| ---- | उपलब्ध मरम्मत किट(ओं): | ||
| 1163649 | किट-सील | 1 | |
| ---- | (जे से चिह्नित भाग शामिल हैं) | ||
| ---- | मीट्रिक भाग |
| विशिष्ट वस्तु | डेटा |
|---|---|
| बोर व्यास | 142 मिमी |
| पिस्टन रॉड व्यास | 92 मिमी |
| वर्किंग स्ट्रोक | 1470 मिमी |
| रेटेड कार्य दबाव | 31.4 एमपीए |
| फ़ैक्टरी परीक्षण दबाव | 47.1 एमपीए (1.5 गुना रेटेड कार्य दबाव) |
| बैरल सामग्री | सटीक आंतरिक ऑनिंग के साथ उच्च तन्यता सीमलेस मिश्र धातु इस्पात |
| पिस्टन रॉड | 40CrMo हीट-ट्रीटेड स्टील, 28~32μm हार्ड क्रोम प्लेटिंग, HRC68~72, बेहतर पहनने के प्रतिरोध और विरूपण-विरोधी प्रदर्शन |
| मैचिंग सील किट पीएन | 116-3638K |
| कार्य तापमान | -25℃ ~ +85℃ |
| संरचना विशेषता | क्वेंच्ड कॉपर वियर बुशिंग्स के साथ डबल ईयर लग्स, पारस्परिक गति के दौरान प्रभाव को कम करने के लिए अंतर्निर्मित बफर डिवाइस |
3. उत्पाद लाभ
116-3638 और 1163638 एक ही आर्म सिलेंडर के दो अभिव्यक्ति प्रारूप हैं। सभी असेंबली आयाम पूरी तरह से मूल भागों से मेल खाते हैं, खदान और खदान की कठोर परिस्थितियों में स्थिर निरंतर भारी-लोड संचालन को बनाए रखने के लिए आर्म लिंकेज और हाइड्रोलिक पाइपलाइनों के साथ निर्बाध रूप से जुड़ते हैं।
लंबे समय तक चक्रीय भारी भार और बार-बार टकराव के प्रभावों का विरोध करने के लिए मोटे सिलेंडर बैरल और संयुक्त लग्स अनुकूलित सुदृढीकरण डिजाइन को अपनाते हैं, जिससे समग्र सेवा जीवन प्रभावी ढंग से बढ़ जाता है।
प्रत्येक तैयार सिलेंडर बार-बार पूर्ण-स्ट्रोक चक्र परीक्षण और उच्च दबाव वायुरोधी रिसाव का पता लगाने से गुजरता है, जिससे आंतरिक और बाहरी तेल रिसाव के छिपे खतरों को पूरी तरह से समाप्त कर दिया जाता है।
यह वास्तविक ओईएम स्पेयर पार्ट्स के समान परिचालन स्थिरता और सेवा जीवन काल प्राप्त करता है, जिससे मरम्मत की दुकानों और स्पेयर पार्ट्स थोक विक्रेताओं के लिए बार-बार खरीद लागत काफी कम हो जाती है।
स्टॉक में मौजूद सामान 3 कार्य दिवसों के भीतर भेजा जा सकता है। हवाई माल ढुलाई तत्काल ब्रेकडाउन डिलीवरी आवश्यकताओं को पूरा करती है; समुद्री माल थोक थोक ऑर्डर के लिए सबसे अधिक लागत प्रभावी समाधान प्रदान करता है।
4. आपूर्तिकर्ता संक्षिप्त
हमारे कारखाने के पास 330BL सहित क्लासिक बड़े उत्खनन श्रृंखला के लिए अनुसंधान एवं विकास और हाइड्रोलिक सिलेंडरों के निर्माण में दस वर्षों से अधिक का पेशेवर अनुभव है। हम परिपक्व उत्पादन शिल्प कौशल और पूर्ण-प्रक्रिया सख्त गुणवत्ता नियंत्रण प्रणालियों के साथ पूर्ण बूम, आर्म और बकेट सिलेंडर असेंबलियों की आपूर्ति करते हैं। हमारे आफ्टरमार्केट हाइड्रोलिक सिलेंडर पूरे साल अफ्रीका, दक्षिण पूर्व एशिया और मध्य पूर्व के आफ्टरमार्केट बाजारों में निर्यात किए जाते हैं, जिससे वैश्विक स्पेयर पार्ट्स डीलरों से दीर्घकालिक विश्वास और लगातार अनुकूल प्रतिक्रिया मिलती है।
5. अक्सर पूछे जाने वाले प्रश्न
Q1: क्या यह आर्म सिलेंडर 330, 330C या 345BL उत्खनन में फिट हो सकता है?
उत्तर: नहीं। विभिन्न उत्खनन मॉडल विशेष भाग संख्याओं और विनिमेयता के बिना अद्वितीय संरचनात्मक आयामों से सुसज्जित हैं। ऑर्डर देने से पहले कृपया अपने पूरे मशीन मॉडल की पुष्टि करें।
Q2: क्या मानक पैकेज में मिलान सील मरम्मत किट शामिल है?
उत्तर: सील मरम्मत किट मानक डिलीवरी में शामिल नहीं है। आप डेडिकेटेड सपोर्टिंग सील किट अलग से खरीद सकते हैं, और हम एक प्रतिस्पर्धी संयुक्त ऑर्डर कोटेशन पेश करेंगे।
Q3: लंबी दूरी के विदेशी समुद्री परिवहन के लिए कौन सा पैकेजिंग समाधान अपनाया जाता है?

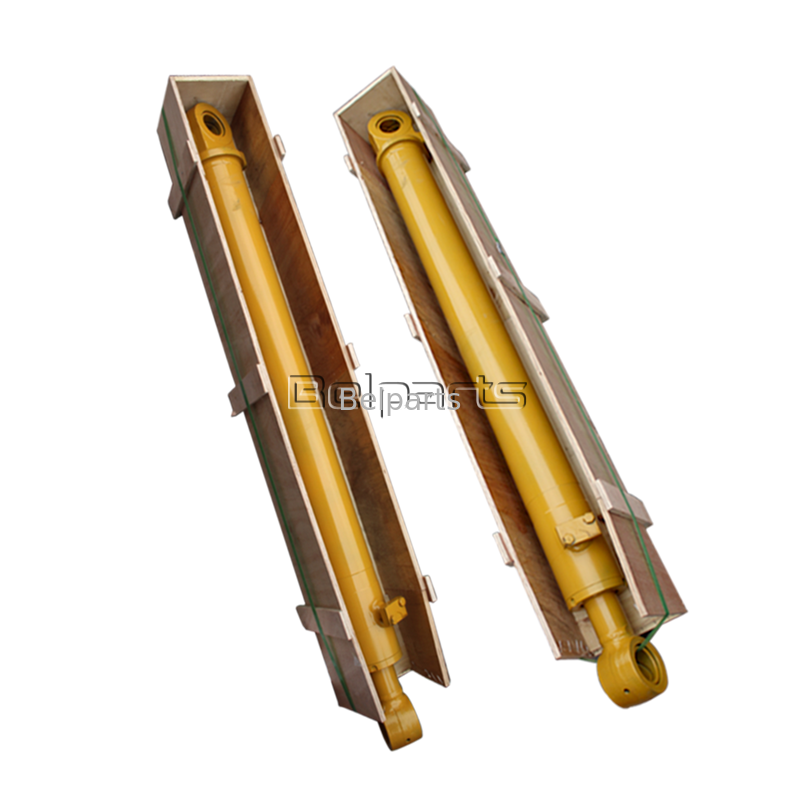

उत्तर: जंग-रोधी तेल सिलेंडर की आंतरिक गुहा में भरा जाता है, जंग-रोधी ग्रीस पिस्टन रॉड की सतह पर समान रूप से लेपित होता है। पूरे सिलेंडर को वाटरप्रूफ पीई फिल्म से लपेटा गया है और लंबे समुद्री पारगमन के दौरान टकराव, खरोंच और नमी से होने वाले नुकसान से बचने के लिए प्रबलित निर्यात प्लाईवुड मामलों में पैक किया गया है।
Q4: क्या बूम + आर्म + बकेट सिलेंडर का पूरा सेट खरीदते समय स्तरीय वॉल्यूम छूट मिलती है?
उत्तर: हाँ. पूर्ण कार्यशील डिवाइस सिलेंडर सेट ऑर्डर पर श्रेणीबद्ध वॉल्यूम छूट का आनंद लें। ग्राहकों के कुल लॉजिस्टिक खर्चों को कम करने के लिए समेकित कंटेनर शिपमेंट सेवा उपलब्ध है।
Q5: यदि 12 महीने की वारंटी अवधि के भीतर तेल रिसाव होता है तो बिक्री के बाद क्या तकनीकी सहायता उपलब्ध है?
उत्तर: कृपया रिसाव की स्थिति की स्पष्ट तस्वीरें और उत्खननकर्ता क्रमांक प्रदान करें। हम तुरंत निःशुल्क सील प्रतिस्थापन और पेशेवर दूरस्थ समस्या निवारण मार्गदर्शन की व्यवस्था करेंगे।
