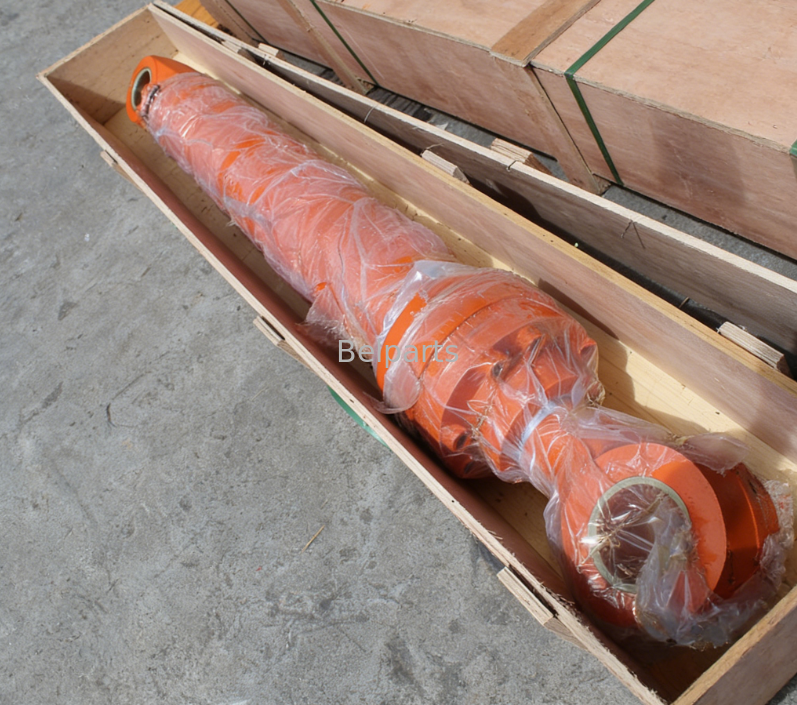

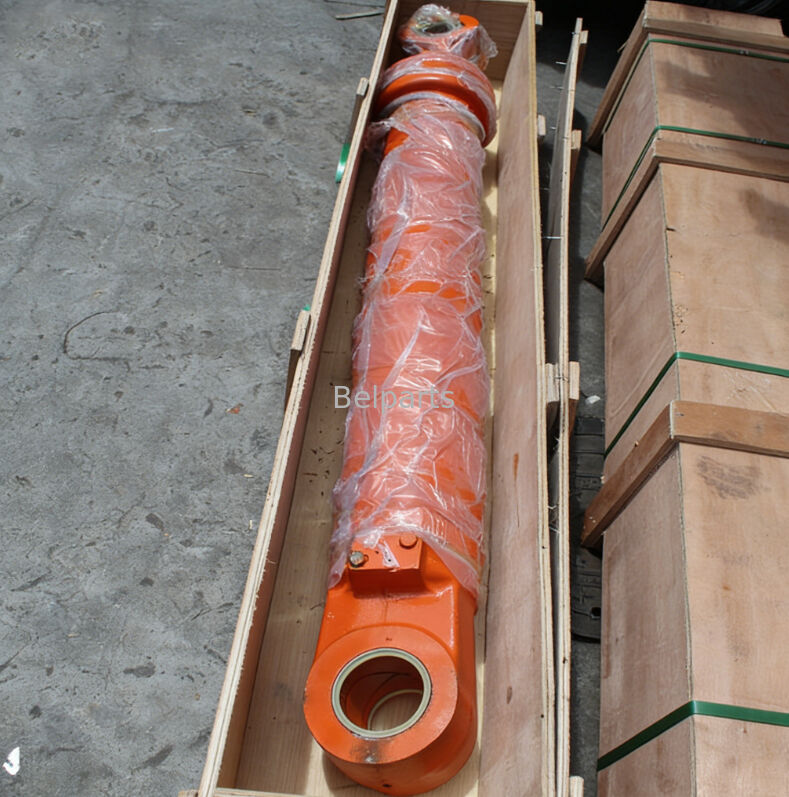

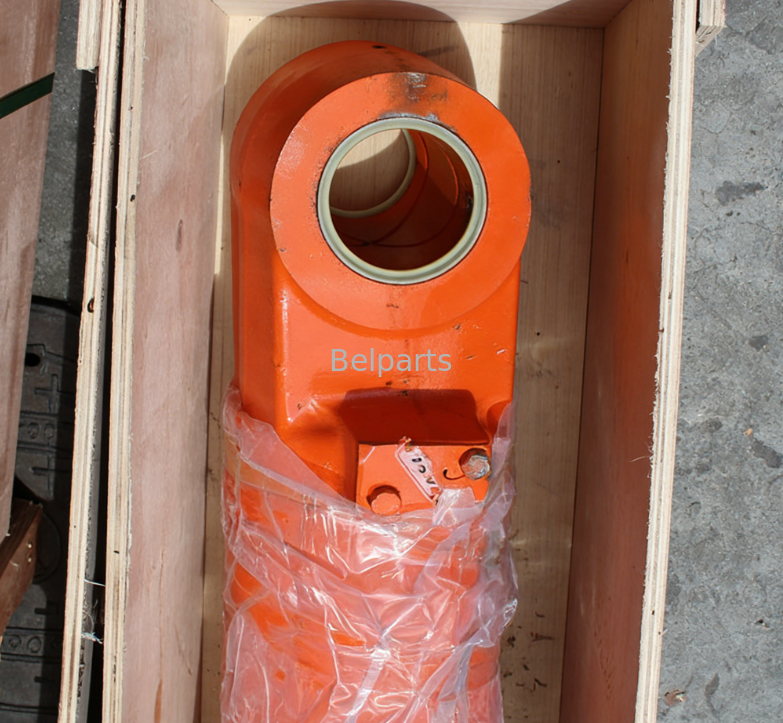

SK300LC II SK300 II कोबेल्को खुदाई स्पेयर पार्ट्स 2406N1004F1 आफ्टरमार्केट उच्च गुणवत्ता के लिए हाइड्रोलिक बाल्टी सिलेंडर
कोबेलको उत्खनन यंत्र हाइड्रोलिक बकेट सिलेंडर
,SK300LC II हाइड्रोलिक सिलेंडर के स्पेयर पार्ट्स
,बाद के बाजार के लिए खुदाई करने वाली बाल्टी सिलेंडर 2406N1004F1
यह उच्च भार वाली बाल्टी हाइड्रोलिक सिलेंडर कोबेल्को की दूसरी पीढ़ी के एसके300 मानक ट्रैक खुदाई मशीन और लंबी ट्रैक एसके300एलसी II बड़ी मशीन के अनुरूप एक विशेष रूप से निर्मित बाद के बाजार प्रतिस्थापन है।खुदाई संलग्नक के कोर कार्यकारी हाइड्रोलिक घटक के रूप में, यह बाल्टी क्लैंपिंग, रॉक ग्रैबिंग और बल्क मटेरियल डंपिंग को चलाता है, जिसे खुले खदानों, बड़े राजमार्गों के मिट्टी के काम, खदान अयस्क लोडिंग और भारी बुनियादी ढांचा निर्माण परियोजनाओं में व्यापक रूप से तैनात किया जाता है।यह भारी उपकरण मरम्मत कार्यशालाओं के लिए एक प्रमुख स्टॉक स्पेयर पार्ट बन गया है, बड़े निर्माण किराये के बेड़े और पारदर्शी डीलरों ने क्लासिक कोबेलको दूसरी पीढ़ी के बड़े खुदाई मशीनों पर ध्यान केंद्रित किया।
उत्पादन कोबेल्को के मूल औद्योगिक चित्रों और OEM आयामी मापदंडों का सख्ती से अनुपालन करता है।पिन छेद एपर्चर और हाइड्रोलिक तेल पोर्ट लेआउट भाग संख्या 2406N1004F1 के साथ पूरी तरह से संगत हैं. काटने, पीसने या वेल्डिंग संशोधन के बिना प्रत्यक्ष बोल्ट-ऑन स्थापना, साइट पर रखरखाव चक्र को बहुत छोटा करना और निर्माण स्टॉप नुकसान को कम करना।
| पद | विस्तृत विनिर्देश |
|---|---|
| उत्पाद का पूरा नाम | बाल्टी हाइड्रोलिक सिलेंडर पूर्ण विधानसभा |
| लागू खुदाई मशीन | कोबेलको SK300 II, SK300LC II बड़े खुदाई मशीन |
| OEM संदर्भ पीएन | 2406N1004F1 |
| उत्पाद श्रेणी | ब्रांड नई खदान-शक्ति के बाद के बाजार हाइड्रोलिक विधानसभा |
| गुणवत्ता की गारंटी | सभी कारखाने के प्रसंस्करण दोषों के लिए 12 महीने का कवरेज |
| न्यूनतम आदेश मात्रा | 1 यूनिट, तत्काल वितरण के लिए बड़े स्टॉक तैयार |
| क्यूसी मानक | आईएसओ9001 पूर्ण प्रक्रिया गुणवत्ता ट्रैकिंग; 100% उच्च दबाव वायुरोधक परीक्षण और शिपमेंट से पहले लंबी स्ट्रोक चक्रगत थकान निरीक्षण |
| # | भाग नं. | विवरण | मात्रा |
|---|---|---|---|
| . | 24100J10340F1 | ARM ASSY, 3.1M (10 फीट, 2 इन) | 1 |
| . | 2432R225D3 | CLAMP; एकल -- आईडी 10 x 35.8 मिमी लंबा, स्टार्ट सीरियलः LC-2383 | 2 |
| 1-27 | 2418T9773 | स्पैसर | 1 |
| 1 | 2411J3411F1 | ARM | 1 |
| १-१ | 2411J3411 | ARM | 1 |
| 1-24 | 2405T907 | BUSHING, 80mm ID x 95mm OD x 85mm L | 2 |
| १-२६ | 2418T9772 | स्पैसर | 1 |
| 1-25. | 2405T1332 | झाड़ी | 2 |
| 1-23 | 2405T1216 | झाड़ी | 1 |
| 2 | 2438U1324F2 | सिलेंडर; बाल्टी | 1 |
| 3-10 | 2405T1109 | झाड़ी | 2 |
| 3-1 | 2406N1004 | लिंक | 1 |
| 3 | 2406N1004F1 | लिंक | 1 |
| 3-9 | 2405T1215 | BUSHING,90mm ID x 105mm OD x 95mm L | 2 |
| 4 | 2406P3408D1 | LINK CONROD | 1 |
| 5 | 2406P3408D2 | LINK CONROD | 1 |
| 6 | 2419P2180 | पिन | 2 |
| 7 | 2419P2141 | पिन | 1 |
| 8 | 2419P2142 | पिन | 1 |
| 9 | 2419P2957 | पिन | 1 |
| 10 | 2418P20845 | ट्यूब | 1 |
| 11 | 2418P19396 | कठोर ट्यूब | 1 |
| 12 | 2432T1213D2 | क्लैम्प | 2 |
| 13 | 2445R138D7 | SEAL, 80mm ID x 95mm OD x 4mm Thk; धूल -- ID 80 x OD 95 x Th 4mm | 2 |
| 14 | 2445R138D8 | सील, 90 मिमी आईडी x 105 मिमी ओडी x 4 मिमी थक; धूल -- आईडी 90 x ओडी 105 x थ 4 मिमी | 6 |
| 15 | 2445R220D6 | सील, 90 मिमी आईडी x 105 मिमी ओडी x 6 मिमी थक; धूल -- आईडी 90 एक्स ओडी 105 x थ 6 मिमी | 4 |
| 16 | ZX58N16160 | लचीला नली; 1600 मिमी लंबा (63 इंच) | 2 |
| 17 | ZG91S02000 | LUBE NIPPLE, 1/8" NPT x 1/8" NPT; 1/8" PT -- सीधा | 9 |
| 18 | ZG91U02000 | ल्यूब निप्पल; 90° x 1/8" PT | 1 |
| 19 | ZS18C20160 | स्क्रू, हेक्स, M20 x 160mm; M20x2.50x160mm | 4 |
| 20 | ZS18C12065 | स्क्रू,हेक्स, M12 x 65mm; M12x1.75x65mm | 2 |
| 21 | ZS18C12075 | स्क्रू,हेक्स, M12 x 75mm; M12x1.75x75mm | 8 |
| 22 | ZS18C10025 | स्क्रू, हेक्स, एम10 x 25 मिमी; एम10x1.50x25 मिमी | 4 |
| 23 | ZN18C20016 | NUT; M20x2.5mm | 8 |
| 24 | ZW16H12000 | वाशर; आईडी 13 x ओडी 26 x थ 3.2 मिमी | 10 |
| 25 | ZW16H10000 | वाशर; आईडी 11 x ओडी 24 x थ 3.2 मिमी | 4 |
| 26 | ZD12P03400 | ओ-रिंग,0.139" Thk x 1.296" आईडी, -219, Cl 6, 90 Duro; आईडी 33.70 ± 0.33 x ओडी 40 मिमी | 2 |
| 27 | 2416P6907 | ब्रैकेट | 1 |
| 28 | 2419P2956 | पिन | 1 |
| 29 | B16T0442D13 | SHIM,160mm OD x 92mm ID x 1.2mm Thk; ID 92 x OD 160 x Th 1.2mm | 3 |
| 30 | B16T0442D3 | SHIM,150mm OD x 82mm ID x 1.2mm Thk; ID 82 x OD 150 x Th 1.2mm | 1 |
| 31 | ZN18C06005 | NUT; M06x1.0mm | 2 |
| 32 | ZW26X06000 | लॉक वाशर; आईडी 06 x ओडी 07 x थ 1.5 मिमी | 2 |
| 34 | ZC45X10009 | क्लिप; , सीरियल रेंजः LC-2301-LC-2382 | 2 |
| 35 | 2444Z2002 | HYD CONNECTOR; 1/8"PTx1/4"PFx32mm लंबा | 1 |
| 36 | ZH32Z04002 | कोहनी; 90° -- 1/4" PF - 1/8" PT | 1 |
| 41 | B16T0442D14 | SHIM,160mm OD x 92mm ID x 1.6mm Thk; ID 92 x OD 160 x Th 1.6mm | 2 |
| 42 | B16T0442D15 | SHIM,160mm OD x 92mm ID x 2.3mm Thk; ID 92 x OD 160 x Th 2.3mm | 2 |
| 43 | 2420R349D110 | HOSE,1100.00 मिमी; 1100 मिमी लंबा (43-19/64 इंच) | 1 |
| 43 | B16T0442D4 | SHIM,82mm ID x 150mm OD x 1.6mm Thk; ID 82 x OD 150 x Th 1.6mm | 1 |
| 44 | B16T0442D6 | SHIM,150mm OD x 82mm ID x 2.3mm Thk; ID 82 x OD 150 x Th 2.3mm | 1 |
| 46 | 2418T19567 | अंगूठी | 2 |
| 47 | 2419T6002D4 | पिन, 20 मिमी ओडी x 125 मिमी एल; ओडी 20 x 125 मिमी लंबा | 2 |
| 49 | ZG91V02000 | LUBE NIPPLE,67 डिग्री x 1/8" PT; 67° x 1/8" PT | 1 |
| 53 | ZW16X06000 | वाशर; आईडी 06 x ओडी 12.5 x थ 1.6 मिमी, स्टार्ट सीरियलः एलसी-2383 | 2 |
| तकनीकी सूचकांक | मानक डेटा |
|---|---|
| सिलेंडर ट्यूब का आंतरिक छेद | 142 मिमी |
| क्रोम लेपित पिस्टन रॉड व्यास | 90 मिमी |
| प्रभावी कार्यवाही | 1480 मिमी |
| प्रणाली का नामित कार्य दबाव | 31.4 एमपीए |
| फैक्ट्री प्रूफ टेस्ट दबाव | 47.1 एमपीए (पूर्ण रिसाव का पता लगाने के लिए 1.5 गुना नामित भार) |
| बैरल कच्चा माल | गहरी परिशुद्धता honing, चिकनी कम घर्षण आंतरिक दीवार के साथ अल्ट्रा उच्च तन्यता सीमलेस मिश्र धातु स्टील |
| पिस्टन रॉड क्राफ्ट | 40CrMo सख्त और कठोर सब्सट्रेट, 28 ¢ 32μm मोटी हार्ड क्रोम कोटिंग, सतह कठोरता HRC68 ¢ 72, भारी खदान भार के लिए मजबूत विरोधी खरोंच और विरोधी विरूपण प्रदर्शन |
| मेल खाने वाली विशेष सील किट पीएन | 2406N1004F1-KIT |
| परिचालन तापमान सीमा | -25°C ~ +85°C |
| संरचनात्मक विशेषता | अतिरिक्त मोटी एकीकृत बाल्टी से जुड़ने वाले लग्स बड़े पैमाने पर तांबे के स्व-चिकित्सीय बुशिंग के साथ; खनन कार्य के दौरान बाल्टी चट्टान से टकराने पर हिंसक प्रभाव को कम करने के लिए निर्मित भारी बफर तंत्र |
- स्टैंडर्ड और लॉन्ग-ट्रैक SK300 II सीरीज के लिए यूनिवर्सल फिट
एक सिलेंडर SK300 II और विस्तारित चेसिस SK300LC II दोनों को पूरी तरह से फिट करता है। सभी कनेक्शन आयाम मूल 2406N1004F1 भागों को पूरी तरह से दोहराते हैं,निर्बाध रूप से मेल खाने वाले बाल्टी लिंक और मूल हाइड्रोलिक पाइपलाइन. कोई जबरन असेंबली नहीं, प्रभावी रूप से विस्थापन स्थापना के कारण सील उम्र बढ़ने और तेल रिसाव से बचने के लिए।
- खदान-विशिष्ट प्रबलित विरोधी प्रभाव डिजाइन
गहन सिलेंडर बैरल और एकीकृत कास्ट लग प्लेटों को दीर्घकालिक भारी चट्टान खुदाई परिदृश्यों के लिए उन्नत किया जाता है।प्रबलित संरचना लगातार भारी चक्रात्मक भार और लगातार तेज चट्टान टकराव का सामना करती है, हल्के निर्माण के लिए साधारण पतली दीवार वाले बाद के बाजार के सिलेंडरों की तुलना में बहुत अधिक सेवा जीवन प्रदान करता है।
- डिलीवरी से पहले दो स्वतंत्र निरीक्षण छिपे हुए खराबी को दूर करते हैं
प्रत्येक तैयार सिलेंडर को दो सख्त परीक्षण प्रक्रियाओं से गुजरना पड़ता है: महीनों के निरंतर खनन संचालन का अनुकरण करने और संरचनात्मक स्थिरता की पुष्टि करने के लिए पूर्ण-स्ट्रोक प्रतिवर्ती थकान परीक्षण;सभी आंतरिक और बाह्य रिसाव बिंदुओं की जांच के लिए उच्च दबाव में भिगोने वाले वायुरोधी निरीक्षणदोषपूर्ण उत्पादों को अचानक साइट ब्रेकडाउन को रोकने के लिए वेयरहाउसिंग से पहले पूरी तरह से स्क्रीनिंग किया जाता है।
- बड़े भारी उपकरण ऑपरेटरों के लिए बेहतर लागत प्रदर्शन
यह मूल कोबेलको ओईएम स्पेयर पार्ट्स के समान संरचनात्मक कठोरता, स्थिर संचालन और सेवा चक्र प्राप्त करता है, जिसमें खरीद लागत बहुत कम होती है,खदान मरम्मत कारखानों और SK300 II बेड़े वाली बड़ी भारी मशीनरी किराए पर लेने वाली कंपनियों के लिए लंबे समय तक दोहराए जाने वाले स्पेयर पार्ट्स के खर्चों में प्रभावी कटौती.
- विविध ग्राहक आवश्यकताओं को पूरा करने के लिए विविध वैश्विक रसद समाधान
स्टॉक उत्पादों को भुगतान की पुष्टि के बाद 3 कार्य दिवसों के भीतर बाहर भेज दिया जा सकता है। अचानक खदान टूटने की मरम्मत के लिए एयर फ्रेट आपातकालीन तत्काल आदेशों की सेवा करता है;समेकित थोक समुद्री कार्गो और पूर्ण एफसीएल कंटेनर परिवहन अफ्रीका को कवर करने वाले मशीनरी वितरकों के लिए लागत प्रभावी थोक समाधान प्रदान करते हैं, दक्षिण पूर्व एशिया, मध्य पूर्व और लैटिन अमेरिका के खनन बाजार।
हमारी कार्यशाला में एसके300 II / एसके300एलसी II सहित कोबेलको दूसरी पीढ़ी के बड़े खुदाई मशीनों के हाइड्रोलिक सिलेंडरों के लिए समर्पित आर एंड डी और बड़े पैमाने पर उत्पादन का 10 से अधिक वर्षों का अनुभव है।हमारे पास भारी एकीकृत फोर्जिंग को कवर करने वाली पूर्ण सहायक उत्पादन लाइनें हैं, गहरी परिशुद्धता honing, एकीकृत गर्मी उपचार और स्वचालित क्रोमिंग,कठोर खदान कार्य वातावरण के खिलाफ उत्पाद स्थायित्व को अनुकूलित करने के लिए पेशेवर लोड सिमुलेशन परीक्षण बेंच से लैस. हमारे बाद के बाजार भारी शुल्क हाइड्रोलिक सिलेंडर श्रृंखला पूरे साल के दौरान देशों के दर्जनों के लिए निर्यात किया जाता है,स्थिर दीर्घकालिक सहयोग विश्वास और वैश्विक भारी मशीनरी स्पेयर पार्ट्स व्यापारियों से लगातार सकारात्मक प्रतिक्रिया प्राप्त करना, सटीक मॉडल मिलान और स्थिर समान गुणवत्ता पर भरोसा करना.
