उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Belparts
प्रमाणन:
CE
मॉडल संख्या:
पीसी200एलसी-7एल पीसी200-7एल
| पद | विस्तृत विनिर्देश |
|---|---|

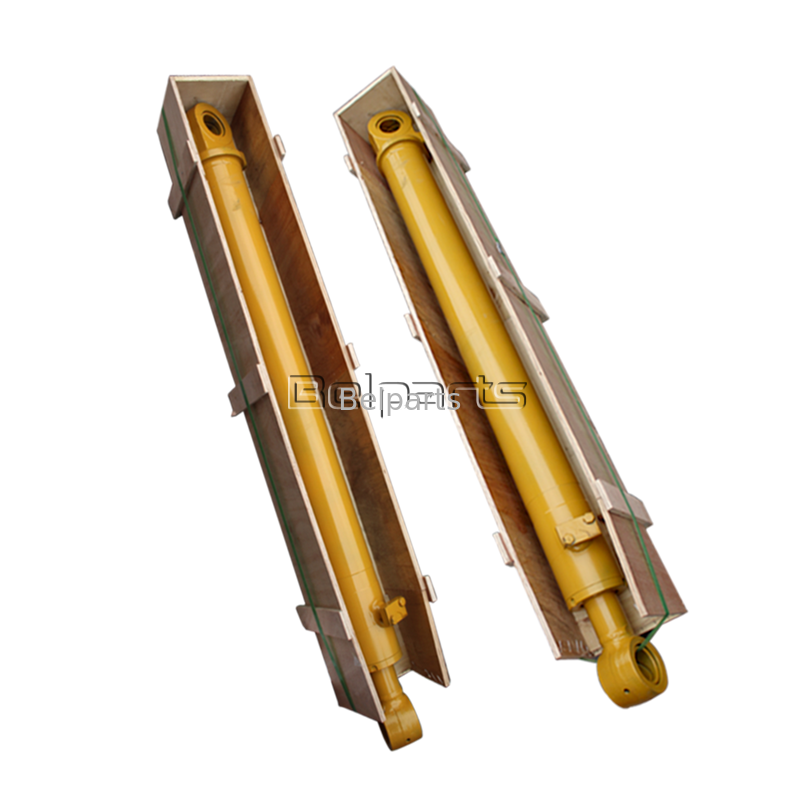

| उत्पाद का पूरा नाम | पूर्ण डिपर आर्म (स्टिक) हाइड्रोलिक सिलेंडर असेंबली |
| लागू मशीनरी | कोमात्सु PC200-7L मानक ट्रैक, PC200LC-7L लंबी ट्रैक मध्यम खुदाई |
| OEM संदर्भ भाग संख्या | 707-01-0A310 |
| उत्पाद श्रेणी | निर्माण-शक्ति सुदृढ़ अपतटीय हाइड्रोलिक संयोजन |
| गुणवत्ता की गारंटी | सभी कारखाने के निर्माण दोषों को कवर करने वाली 12 महीने की पूर्ण वारंटी |
| न्यूनतम आदेश मात्रा | 1 यूनिट, त्वरित शिपमेंट के लिए पर्याप्त स्पॉट इन्वेंट्री |
| QC नियंत्रण मानक | आईएसओ9001 पूर्ण-प्रक्रिया का पता लगाने योग्य उत्पादन; पैकेजिंग से पहले 100% उच्च-दबाव वायुरोधी रिसाव परीक्षण और पूर्ण-स्ट्रोक प्रतिवर्ती थकान परीक्षण |
| # | भाग नं. | विवरण | मात्रा |
|---|---|---|---|
| जी-1 | (707-01-XZ841) | सिलेंडर समूह, (अंतिम कोटिंग) | 1 |
| जी-1 | (707-01-XZ840) | सिलेंडर समूह | 1 |
| ---- | ==================== ================================================================================================================================================================================================================ क्या आप जानते हैं कि आप क्या कह रहे हैं? | ||
| 1 | 707-01-0A311 | सिलेंडर ASS'Y | 1 |
| 1 | (707-01-0A310) | सिलेंडर ASS'Y | 1 |
| 1 | 707-13540 | सिलेंडर | 1 |
| 2 | 707-76-80470 | झाड़ना | 4 |
| 3 | 07145-00080 | सीएएल,डस्ट (किट) | 4 |
| 4 | 707-58-95162 | रॉड, पिस्टन | 1 |
| 4 | (707-58-95161) | रॉड, पिस्टन | 1 |
| 5 | 707-27-13961 | सिर, सिलेंडर | 1 |
| 6 | 07179-13109 | रिंग, स्नैप | 1 |
| 7 | 707-56-95510 | सीएएल,डस्ट (किट) | 1 |
| 8 | 707-52-90720 | झाड़ना | 1 |
| 9 | 707-51-95030 | पैकिंग, रोड (किट) | 1 |
| 10 | 07000-15125 | ओ-रिंग, ट्रांसफर गियर | 1 |
| 11 | 707-35-91370 | रिंग, बैक-अप (किट) | 1 |
| 12 | 707-51-95640 | रिंग, बफर (किट) | 1 |
| 13 | 01010-81875 | बोल्ट (किट) | 12 |
| 14 | 707-41-11840 | वाशर | 12 |
| 15 | 707-36-13771 | पिस्टन | 1 |
| 16 | 707-44-13280 | रिंग, पिस्टन (किट) | 1 |
| 17 | 707-39-13530 | अंगूठी, पहनें (किट) | 2 |
| 18 | 707-44-13920 | अंगूठी | 2 |
| 19 | 707-71-61070 | पंप | 1 |
| 20 | 07000-15085 | O-RING, ((F5350-63A0-4)) | 1 |
| 21 | 707-35-90960 | रिंग, बैक-अप (किट) | 2 |
| 22 | 01310-01216 | स्क्रू, नायलॉन | 1 |
| 23 | 707-71-70270 | पंप | 1 |
| 24 | 07020-00000 | फिटिंग, ग्रीस - ऊपरी हिंज पिन | 1 |
| 25 | 707-71-32770 | कॉलर | 1 |
| 26 | 707-35-91370 | रिंग, बैक-अप (किट) | 2 |
| 27 | 07000-15125 | ओ-रिंग, ट्रांसफर गियर | 1 |
| 28 | 04260-00635 | बाउल, चेक वाल्व | 12 |
| 29 | 707-71-91270 | कैप | 1 |
| 29A | 707-83-13010 | वाल्व | 1 |
| 29B | 07750-01628 | वसंत | 1 |
| 29C | 707-87-14070 | प्लग | 1 |
| 29D | 07002-12034 | ओ-रिंग, बिना ब्रेक सहायक के लिए | 1 |
| 30 | 707-86-66270 | ट्यूब | 1 |
| 31 | 20D-62-17860 | कोहनी | 1 |
| 32 | 01435-01055 | बोल्ट, माउंट ड्रायर ब्रैकेट और फ्रेम के लिए | 2 |
| 33 | 01435-01040 | BOLT, ((SHIM 3-PIECE) | 2 |
| 34 | 07000-13030 | ओ-रिंग, बूम (50 फीट लंबे फ्रंट के लिए) | 1 |
| 35 | 01435-01075 | BOLT (M10-1.50x75) | 4 |
| 36 | 07000-13035 | ओ-रिंग, ऊपरी कूलर इनलेट और आउटलेट पोर्ट | 1 |
| 37 | 707-88-22530 | ब्रैकेट | 1 |
| 38 | 707-88-21261 | बैंड | 1 |
| 39 | 01435-01030 | बोल्ट - निचले तेल कूलर आउटलेट ट्यूबमाउंटिंग | 2 |
| 40 | 707-88-11560 | प्लेट | 1 |
| 41 | 07283-22738 | क्लिप, सीट | 2 |
| 42 | 01599-01011 | NUT, ((स्पीकर के नीचे के साथ) | 4 |
| 43 | 01643-31032 | वाशर, (आपातकालीन स्टीयरिंग के साथ) | 4 |
| ---- | ==================== ================================================================================================================================================================================================================ क्या आप जानते हैं कि आप क्या कह रहे हैं? | ||
| क | 707-99-57160 | सर्विस किट | 1 |
| तकनीकी सूचकांक | मानक मूल्य |
|---|---|
| सिलेंडर ट्यूब का आंतरिक छेद | 115 मिमी |
| हार्ड क्रोम लेपित पिस्टन रॉड व्यास | 75 मिमी |
| प्रभावी कार्यवाही | 1270 मिमी |
| प्रणाली का नामित परिचालन दबाव | 31.4 एमपीए |
| फैक्ट्री हाइड्रोलिक प्रूफ टेस्ट दबाव | 47.1 एमपीए (1.5 बार पूर्ण आंतरिक और बाहरी रिसाव का पता लगाने के लिए नाममात्र दबाव) |
| बैरल कच्चा माल | उच्च तन्यता सीमलेस मिश्र धातु इस्पात गहरी सटीक आंतरिक honing के साथ, एक चिकनी कम घर्षण आंतरिक दीवार लंबे घंटे मध्यम भार हाइड्रोलिक परिसंचरण घर्षण के लिए प्रतिरोधी का गठन |
| पिस्टन रॉड सतह उपचार | 40CrMo quenched & tempered base substrate, 28 ¢32μm dense hard chrome coating, surface hardness HRC68 ¢72, उत्कृष्ट स्क्रैच विरोधी और ग्राउंड के साथ दैनिक टकराव के खिलाफ झुकने विरोधी प्रदर्शन,वृक्षों की जड़ें और निर्माण स्थलों पर कंक्रीट के किनारे |
| मेल खाने वाली समर्पित सील किट पीएन | 707-01-0A310-KIT |
| लागू परिचालन तापमान सीमा | -25°C ~ +85°C |
| संरचनात्मक विशेषता | घने एकीकृत हाथ कनेक्शन लग्स पहनने के प्रतिरोधी तांबे मिश्र धातु स्व-चिकन बुशिंग से लैस;एक चरण में निर्मित बफर वाल्व अक्सर हाथ विस्तार और retraction चक्र के दौरान अंत स्ट्रोक प्रभाव और कम कंपन शोर बफर करने के लिए |
