उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Belparts
प्रमाणन:
CE
मॉडल संख्या:
सीएक्स330

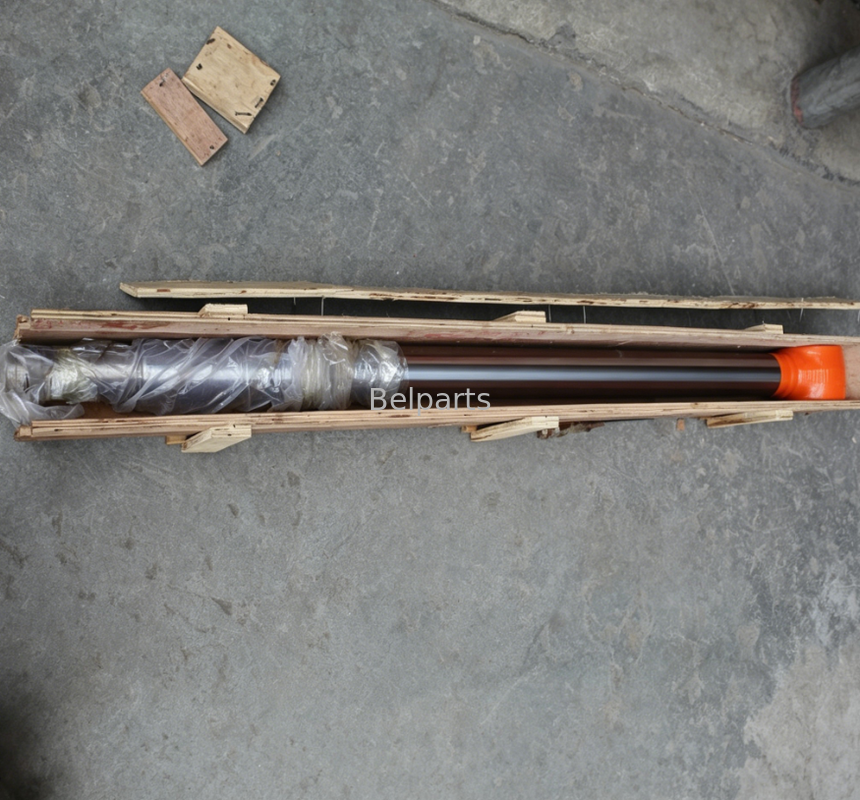

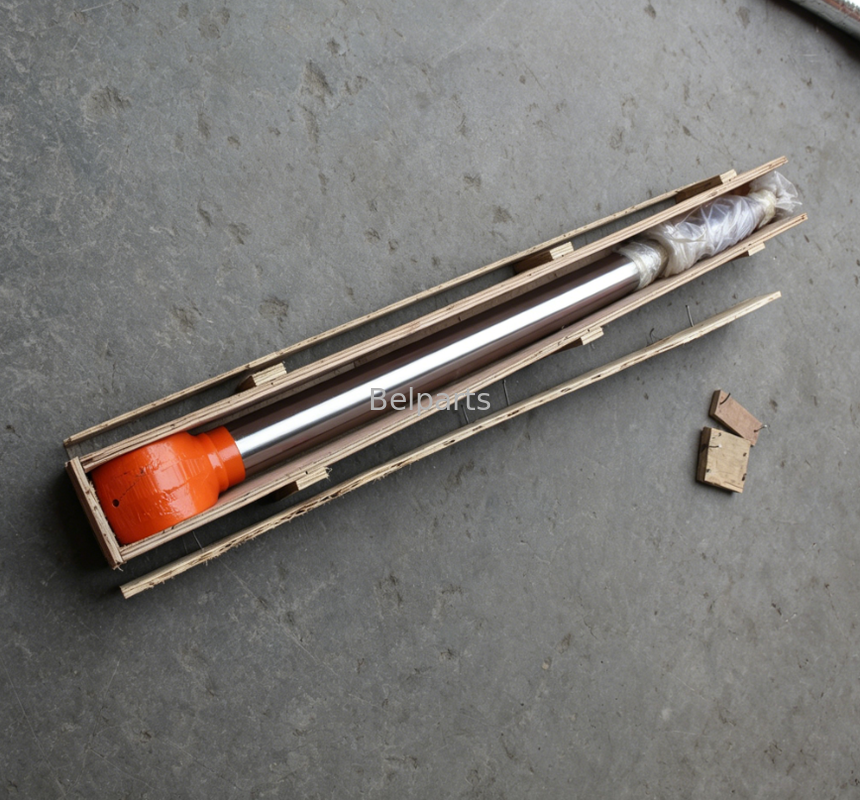

यह मजबूत बूम हाइड्रोलिक सिलेंडर एक प्रत्यक्ष इंटरचेंज आफ्टरमार्केट स्पेयर है जिसे विशेष रूप से CASE CX330 मध्यम-भारी क्रॉलर उत्खनन के लिए अनुकूलित किया गया है, जो व्यापक रूप से नगर निगम के बुनियादी ढांचे, राजमार्ग सबग्रेड निर्माण, आवास नींव उत्खनन और मध्यम आकार के खदान कुल लोडिंग में उपयोग किया जाता है। सामने काम करने वाले उपकरणों के मुख्य लोड-बेयरिंग लिफ्टिंग हाइड्रोलिक घटक के रूप में, यह लंबे समय तक बारी-बारी से भारी भार के तहत स्थिर उठाने, उतरने और लोड-लॉकिंग शक्ति प्रदान करता है, जो पेशेवर CASE उपकरण रखरखाव दुकानों, मध्य-स्तरीय उत्खनन किराये के बेड़े और CASE CX श्रृंखला निर्माण उत्खनन पर केंद्रित सीमा पार स्पेयर पार्ट्स व्यापारियों के लिए एक मुख्य स्टॉक वाला हिस्सा बन जाता है।
सभी विनिर्माण प्रक्रियाएं CASE मूल OEM डिज़ाइन ब्लूप्रिंट और उच्च-परिशुद्धता असेंबली सहनशीलता का सख्ती से पालन करती हैं। माउंट लग स्पेसिंग, पिन होल भीतरी व्यास, पहनने के लिए प्रतिरोधी कांस्य झाड़ी का आकार और हाइड्रोलिक तेल पोर्ट कोण पूरी तरह से समर्पित भाग संख्या KSV1394 से मेल खाते हैं। ऑन-साइट कटिंग, ग्राइंडिंग या वेल्डिंग रीवर्क के बिना शुद्ध बोल्ट-ऑन इंस्टॉलेशन, मैन्युअल रखरखाव लागत को प्रभावी ढंग से कम करना और सिलेंडर टूटने के परिणामस्वरूप लंबे समय तक निर्माण बंद होने से होने वाले आर्थिक नुकसान से बचना।
| वस्तु | विस्तृत विशिष्टता |
|---|---|
| पूर्ण उत्पाद का नाम | पूर्ण बूम हाइड्रोलिक सिलेंडर असेंबली |
| लागू मशीनरी | केस CX330 मध्यम भारी क्रॉलर उत्खनन |
| OEM संदर्भ पी.एन | केएसवी1394 |
| उत्पाद ग्रेड | निर्माण और मध्यम खदान संचालन के लिए प्रबलित आफ्टरमार्केट हाइड्रोलिक सिलेंडर |
| गुणवत्ता वारंटी | सभी फ़ैक्टरी उत्पादन दोषों को कवर करने वाली 12 महीने की पूर्ण वारंटी |
| न्यूनतम आदेश मात्रा | 1 यूनिट, तेजी से शिपमेंट के लिए प्रचुर स्पॉट इन्वेंट्री उपलब्ध है |
| क्यूसी निरीक्षण मानक | ISO9001 संपूर्ण-प्रक्रिया पता लगाने योग्य उत्पादन; प्रसव से पहले 100% उच्च दबाव जकड़न परीक्षण और पूर्ण स्ट्रोक लंबे चक्र प्रभाव थकान परीक्षण |
| # | भाग संख्या | विवरण | मात्रा |
|---|---|---|---|
| केएसवी1394 | हायड्रॉलिक सिलेंडर | 1 | |
| ---- | रेफरी से मिलकर बनता है। संख्या 1 से 46 | ||
| 1 | LR00791 | HYD CYL आस्तीन | 1 |
| ---- | रेफरी से मिलकर बनता है। संख्या 2, 3 | ||
| 2 | एनएसएस | अलग से नहीं बेचा गया | 1 |
| 3 | एलबी00728 | झाड़ी | 1 |
| 4 | LB00729 | पिस्टन रॉड | 1 |
| ---- | रेफरी से मिलकर बनता है। अंक 5, 6 | ||
| 5 | एनएसएस | अलग से नहीं बेचा गया | 1 |
| 6 | 155426ए1 | झाड़ी | 1 |
| 8 | LU00153 | सिलेंडर समाप्ति कैप | 1 |
| 9 | 155429ए1 | झाड़ी | 1 |
| 10 | 155695ए1 | रिंग, स्नैप; रिंग स्नैप | 1 |
| 11 | LE00953 | अँगूठी | 1 |
| 11ए | एलबी00728 | झाड़ी | 1 |
| 12 | बीएलए2786 | O-रिंग | 1 |
| 13 | LE00954 | बैक अप छल्ले | 1 |
| 14 | 160502ए1 | वाइपर सील | 1 |
| 15 | 154797ए1 | O-रिंग | 1 |
| 16 | LE00739 | बैक अप छल्ले | 1 |
| 17 | 108R020Z080N | बोल्ट; एम20 x 80; 12.9 | 10 |
| 18 | 160550ए1 | अँगूठी | 1 |
| 19 | LE00955 | मुहर | 1 |
| 20 | एलजे00898 | जैक पिस्टन | 1 |
| 21 | LE00742 | बैक अप छल्ले | 1 |
| 24 | LE00743 | बैक अप छल्ले | 2 |
| 25 | LE00744 | खुरचनी अंगूठी | 2 |
| 26 | LE00745 | खुरचनी अंगूठी | 2 |
| 27 | 155733ए1 | परत | 1 |
| 28 | LA00738 | कड़े छिलके वाला फल | 1 |
| 29 | 156228ए1 | सेट पेंच | 1 |
| 30 | 155981ए1 | गेंद | 1 |
| 31 | 162962ए1 | वाइपर सील | 2 |
| 32 | 163840ए1 | वाइपर सील | 2 |
| 37 | 863-12035 | हेक्स एसओसी स्क्रू, एम12 x 35 मिमी, सीएल 12.9 | 8 |
| 38 | 154543ए1 | O-रिंग | 2 |
| 39 | एलडी00082 | क्लैंप ब्रैकेट | 1 |
| 40 | एलडी00083 | क्लैंप ब्रैकेट | 1 |
| 41 | 158131ए1 | बोल्ट, उच्च शक्ति, एम10 x 1.5 x 35 मिमी, सीएल 10.9 | 2 |
| 42 | 156227ए1 | वॉशर | 2 |
| 43 | 155709ए1 | गले का पट्टा | 2 |
| 44 | 102R014S090N | बोल्ट | 1 |
| 45 | 892-16014 | लॉक वॉशर, एम14, एचवी | 1 |
| 46 | 153630ए1 | चिकनाई निपल | 1 |
| 47 | LR01176 | ट्यूब सहायक. | 1 |
| 48 | LR01177 | जल ट्यूब | 1 |
| LZ00483 | सारंगी मुहर लगाना | 1 | |
| ---- | रेफरी से मिलकर बनता है। अंक 11 से 16, 19, 21 से 26 |
| तकनीकी सूचकांक | मानक मान |
|---|---|
| सिलेंडर ट्यूब भीतरी व्यास | 129 मिमी |
| हार्ड क्रोम प्लेटेड पिस्टन रॉड व्यास | 82 मिमी |
| वैध कार्य स्ट्रोक | 1390 मिमी |
| सिस्टम रेटेड कार्य दबाव | 31.4 एमपीए |
| फ़ैक्टरी दबाव विस्फोट परीक्षण मानक | 47.1 एमपीए (पूर्ण आंतरिक और बाहरी रिसाव निरीक्षण के लिए 1.5 गुना रेटेड दबाव) |
| सिलेंडर ट्यूब कच्चा माल | उच्च तन्यता सीमलेस मिश्र धातु इस्पात गहरी परिशुद्धता आंतरिक ऑनिंग द्वारा संसाधित, अल्ट्रा-चिकनी आंतरिक दीवार जो लगातार निर्माण चक्र संचालन के तहत लंबे समय तक मध्यम-भारी हाइड्रोलिक द्रव घर्षण का प्रतिरोध करती है |
| पिस्टन रॉड भूतल उपचार | 40CrMo शमन और टेम्पर्ड बेस मेटल, 28-32μm कॉम्पैक्ट मोटी हार्ड क्रोम कोटिंग, सतह कठोरता HRC68-72, निर्माण स्थलों पर बजरी, कंक्रीट के टुकड़े और स्टंप टकराव के खिलाफ मजबूत खरोंच-रोधी और झुकने-रोधी क्षमता |
| विशेष सील किट पीएन का समर्थन | केएसवी1394-किट |
| लागू कार्य तापमान रेंज | -25℃ ~ +85℃ |
| संरचनात्मक डिजाइन सुविधा | बड़े आकार के सेल्फ-लुब्रिकेटिंग ब्रॉन्ज वियर झाड़ियों से सुसज्जित चौड़े गाढ़े बूम माउंटिंग लग्स; मध्यम-भारी निर्माण भार के तहत बार-बार उछाल उठाने और कम करने के दौरान तात्कालिक कठोर प्रभाव को बफर करने के लिए एकल अंतर्निर्मित बफर संरचना |
पार्ट नं.KSV1394 CASE CX330 को समर्पित दर्जी-निर्मित बूम सिलेंडर है, जो CX300 या CX350 जैसे अन्य CX श्रृंखला मॉडल के साथ असंगत है। सभी कनेक्शन ज्यामितीय आयाम वास्तविक CASE OEM घटकों को पूरी तरह से बहाल करते हैं, फैक्ट्री बूम लिंकेज से पूरी तरह मेल खाते हैं और हाइड्रोलिक पाइपलाइनों का समर्थन करते हैं। यह असेंबली ऑफसेट समस्याओं से पूरी तरह से बचाता है जो प्रबलित मध्यम-भारी मशीन फ़्रेमों पर मजबूर स्थापना के कारण जल्दी सील उम्र बढ़ने और निरंतर तेल रिसाव का कारण बनता है।
कम लागत वाले सार्वभौमिक पतली दीवार वाले हाइड्रोलिक सिलेंडरों से अलग, जो लंबे समय तक भारी धरती पर चलने वाले भार को सहन करने में असमर्थ हैं, यह मॉडल CASE CX330 की उच्च-आवृत्ति मध्यम-भारी कार्य विशेषताओं को लक्षित करते हुए सिलेंडर ट्यूब और कास्ट लग दीवार की मोटाई को अनुकूलित करता है। यह दैनिक खुदाई, उठाने और लोडिंग की मांगों को संतुलित करता है, जिसकी सेवा जीवन सामान्य गैर-लक्षित प्रबलित आफ्टरमार्केट विकल्पों से कहीं अधिक है।
प्रत्येक तैयार बूम सिलेंडर फैक्ट्री छोड़ने से पहले दो सख्त ऑफ़लाइन परीक्षण प्रक्रियाओं से गुजरता है। फुल-स्ट्रोक रिसीप्रोकेटिंग थकान परीक्षण समग्र संरचनात्मक स्थिरता का परीक्षण करने के लिए महीनों के निर्बाध नगरपालिका निर्माण अर्थमूविंग कार्य का अनुकरण करता है; लंबे समय तक उच्च दबाव भिगोने की जकड़न निरीक्षण पूरी तरह से सभी आंतरिक और बाहरी रिसाव बिंदुओं की जांच करता है। अंतिम ग्राहकों के लिए अप्रत्याशित निर्माण कार्य रुकने के नुकसान को रोकने के लिए भंडारण से पहले सभी अयोग्य उत्पादों की पूरी तरह से जांच की जाती है।
CX330 के लिए मूल CASE OEM स्पेयर पार्ट्स की खुदरा कीमतें ऊंची हैं और खरीद की समयसीमा लंबी है। यह आफ्टरमार्केट बूम सिलेंडर प्रतिस्पर्धी इकाई मूल्य पर वास्तविक कारखाने के हिस्सों के समान संरचनात्मक ताकत, स्थिर कम-कंपन संचालन और सेवा जीवन प्राप्त करता है, जो स्वतंत्र मरम्मत गैरेज और CX330 उत्खनन के बैचों से सुसज्जित मध्यम आकार के किराये के उद्यमों के लिए दीर्घकालिक दोहराया रखरखाव खर्च को काफी कम करता है।
भुगतान की पुष्टि के बाद सभी स्टॉक उत्पादों को 3 कार्य दिवसों के भीतर भेजा जा सकता है। एयर एक्सप्रेस सुदूर उपनगरीय निर्माण स्थलों पर अचानक मशीन खराब होने पर आपातकालीन भीड़ के आदेशों का समर्थन करता है; समेकित थोक समुद्री माल ढुलाई और पूर्ण एफसीएल कंटेनर परिवहन अफ्रीका, दक्षिण पूर्व एशिया, मध्य पूर्व और लैटिन अमेरिका में नगरपालिका निर्माण बाजारों को कवर करने वाले मशीनरी वितरकों के लिए लागत प्रभावी थोक शिपिंग योजना प्रदान करते हैं।
हमारे कारखाने के पास CASE CX श्रृंखला के मध्यम-भारी उत्खननकर्ताओं के लिए हाइड्रोलिक सिलेंडर में पेशेवर अनुसंधान एवं विकास और बड़े पैमाने पर उत्पादन का दस साल से अधिक का अनुभव है, जिसमें CX330 हमारे मुख्य परिपक्व उत्पादन मॉडल में से एक है। हमारे पास भारी परिशुद्धता फोर्जिंग, डीप इनर ऑनिंग, इंटीग्रल हीट ट्रीटमेंट और स्वचालित क्रोम प्लेटिंग सहित पूर्ण सहायक उत्पादन लाइनें हैं, जो वास्तविक नगरपालिका निर्माण कार्य वातावरण को बहाल करने और उत्पाद विरोधी शॉक स्थायित्व को लगातार अनुकूलित करने के लिए पेशेवर मध्यम-भारी लोड सिमुलेशन परीक्षण बेंच से सुसज्जित हैं। हमारे निर्माण-ग्रेड आफ्टरमार्केट हाइड्रोलिक सिलेंडर उत्पाद लाइन को पूरे वर्ष दर्जनों देशों में निर्यात किया जाता है, जो सटीक सीएक्स मॉडल मिलान और स्थिर समान गुणवत्ता के साथ वैश्विक मध्यम मशीनरी स्पेयर पार्ट्स वितरकों से स्थिर दीर्घकालिक सहकारी विश्वास और लगातार सकारात्मक मूल्यांकन जीतता है।
