SK210LC-8 SK210-8 कोबेल्को खुदाई स्पेयर पार्ट्स YN01V00151F1 आफ्टरमार्केट उच्च गुणवत्ता के लिए हाइड्रोलिक बूम सिलेंडर
एसके210एलसी-8 हाइड्रोलिक बूम सिलेंडर
,कोबेल्को खुदाई स्पेयर पार्ट्स
,आफ्टरमार्केट हाइड्रोलिक सिलेंडर असेंबली
This heavy-duty boom hydraulic cylinder is a fully interchangeable aftermarket component exclusively manufactured for Kobelco SK210-8 standard chassis excavator and long-track SK210LC-8 medium heavy digger. सामने के काम करने वाले अटैचमेंट के कोर लोड-बेयरिंग लिफ्टिंग एक्ट्यूएटर के रूप में यह बूम लिफ्टिंग, लोडिंग और लोड रिटेंशन के लिए स्थिर उच्च-टॉर्क पावर प्रदान करता है, जिसका व्यापक रूप से नगरपालिका सड़क नवीनीकरण में उपयोग किया जाता है,आवासीय नींव की खुदाईयह पेशेवर उत्खनन मशीनों की मरम्मत कार्यशालाओं के लिए एक मुख्य स्टॉकिंग स्पेयर बन गया है।मध्यम आकार के किराये के बेड़े और पार-सीमा भागों के थोक व्यापारी जो क्लासिक कोबेलको 8-सीरीज़ के मध्यम खुदाई मशीनों पर केंद्रित हैं.
सभी उत्पादन प्रक्रियाओं को कड़ाई से मूल Kobelco OEM तकनीकी चित्र और सटीक विधानसभा सहिष्णुता का पालन करें।पहनने के लिए प्रतिरोधी तांबे के बुशिंग आयाम और हाइड्रोलिक तेल पोर्ट लेआउट पूरी तरह से मेल खाते हैं विशेष OEM भाग संख्या YN01V00151F1. किसी भी साइट पर कटौती, पीसने या वेल्डिंग संशोधन के बिना सीधे बोल्ट-ऑन स्थापना,प्रभावी रूप से रखरखाव श्रम लागत में कटौती और अचानक बूम सिलेंडर विफलता के कारण बड़े पैमाने पर निर्माण डाउनटाइम नुकसान से बचने.
| पद | विस्तृत विनिर्देश |
|---|---|
| पूरा नाम | पूर्ण बूम हाइड्रोलिक सिलेंडर विधानसभा |
| लागू उपकरण | कोबेलको SK210-8 मानक ट्रैक खुदाई, SK210LC-8 लंबी ट्रैक मध्यम भारी खुदाई |
| OEM भाग संख्या | YN01V00151F1 |
| उत्पाद श्रेणी | नगरपालिका निर्माण और हल्के खदानों के लिए सुदृढ़ हाइड्रोलिक सिलेंडर |
| गुणवत्ता की गारंटी | सभी कारखाने के निर्माण दोषों को कवर करने वाली 12 महीने की पूर्ण वारंटी |
| एमओक्यू | 1 यूनिट, तत्काल शिपमेंट के लिए पर्याप्त स्पॉट स्टॉक |
| क्यूसी मानक | आईएसओ9001 पूर्ण प्रक्रिया का पता लगाने योग्य उत्पादन; वितरण से पहले 100% उच्च दबाव वाली वायुरोधी लीक परीक्षण + पूर्ण-स्ट्रोक चक्रात्मक भारी भार थकान परीक्षण |
| # | भाग नं. | विवरण | मात्रा |
|---|---|---|---|
| D11 | B16T0442D77 | SHIM,87mm ID x 140mm OD x 0.9mm Thk; ID 87 x OD 140 x Th 0.9mm | 1 |
| C6 | B16T0442D14 | SHIM,160mm OD x 92mm ID x 1.6mm Thk; ID 92 x OD 160 x Th 1.6mm | 1 |
| ई6 | B16T0442D62 | SHIM,87mm ID x 140mm OD x 1.6mm Thk; ID 87 x OD 140 x Th 1.6mm | 1 |
| D6 | YN02B01417D1 | SHIM,87mm ID x 140mm OD x 2mm Thk; ID 87 x OD 140 x Th 2.0mm | 6 |
| D7 | YN02B01109D1 | SHIM,87mm ID x 120mm OD x 0.5mm Thk; ID 87 x OD 120 x Th 0.5mm | 1 |
| C7 | B16T0442D15 | SHIM,160mm OD x 92mm ID x 2.3mm Thk; ID 92 x OD 160 x Th 2.3mm | 1 |
| A7 | ZG91S02000 | LUBE NIPPLE, 1/8" NPT x 1/8" NPT; 1/8" PT -- सीधा | 6 |
| ई7 | YN02B01417D1 | SHIM,87mm ID x 140mm OD x 2mm Thk; ID 87 x OD 140 x Th 2.0mm | 2 |
| C8 | YN02B01414D1 | SHIM,92mm ID x 160mm OD x 2mm Thk; ID 92 x OD 160 x Th 2.0mm | 2 |
| D8 | YN02B01109D2 | SHIM,87mm ID x 120mm OD x 0.9mm Thk; ID 87 x OD 120 x Th 0.9mm | 1 |
| D9 | YN02B01109D4 | SHIM,87mm ID x 120mm OD x 1.6mm Thk; ID 87 x OD 120 x Th 1.6mm | 1 |
| D10 | B16T0442D78 | SHIM,87mm ID x 140mm OD x 0.5mm Thk; ID 87 x OD 140 x Th 0.5mm | 1 |
| A6 | ZH32Z04000 | कोहनी; 90° -- (1/4" PT - 1/4" PT), (Incls. O-Ring ZD12P01100) | 2 |
| D12 | B16T0442D62 | SHIM,87mm ID x 140mm OD x 1.6mm Thk; ID 87 x OD 140 x Th 1.6mm | 1 |
| . | YN02B00367F1 | सिलेंडर स्थापित करना | 1 |
| . | YN02B00362F1 | समूह (चित्र 450 देखें) | 1 |
| . | YN02B00364F1 | सिलेंडर स्थापित करना | 1 |
| . | YN02B00405F1 | बूम; सिलेंडर स्थापित | 1 |
| . | YN02B00407F1 | सिलेंडर स्थापित करना | 1 |
| . | YN02B00363F1 | बूम इंस्टॉल | 1 |
| . | YN02B00408F1 | बूम एसी, हू | 1 |
| . | YN01V00175F1R | REMAN-HYD सिलेंडर; SK210LC-8 ASN YQ09U3301 टियर 3 (NA) (12/06-) | 1 |
| . | YN01V00175F1C | सीओआर-हाइड सिलेंडर; रिटर्न नंबर | 1 |
| ई3 | ZN18C16013 | NUT; M16x2.0mm | 2 |
| बी1 | YN02B00409F1 | हुक (चित्र संख्या 455 देखें) | 1 |
| डी1 | YN02B01720P1 | पिन, 85 मिमी ओडी x 258 मिमी एल; पिन | 2 |
| A1 | 2444R1117D080 | लचीला नली,6.40 मिमी आईडी x 780 मिमी एल | 1 |
| C1 | YN02B01719P1 | पिन, 90 मिमी ओडी x 876 मिमी एल | 1 |
| ई1 | YN02B01722P1 | पिन, 85 मिमी ओडी x 277 मिमी एल | 1 |
| ई2 | HS18C16150G2 | स्क्रू; M16x2.0x150mm | 1 |
| A2 | 2444R1117D084 | HOSE,6.40 मिमी आईडी x 840 मिमी एल | 1 |
| C2 | HS18C20175G2 | बोल्ट, हेक्स, एम 20 x 175 मिमी, सीएल 10.9; M20x2.5x175mm | 1 |
| डी2 | YN02B01721P1 | पिन, 85 मिमी ओडी x 776 मिमी एल | 1 |
| बी2 | 2445R138D8 | सील, 90 मिमी आईडी x 105 मिमी ओडी x 4 मिमी थक; धूल -- आईडी 90 x ओडी 105 x थ 4 मिमी | 2 |
| A3 | 2444R1117D250 | HOSE,6.40 मिमी आईडी x 2500 मिमी एल | 1 |
| C3 | ZN18C20016 | NUT; M20x2.5mm | 2 |
| डी3 | HS18C16150G2 | स्क्रू; M16x2.0x150mm | 4 |
| ए4 | 2444R1117D260 | HOSE,6.4 मिमी आईडी x 2600 मिमी एल | 1 |
| ई4 | B16T0442D78 | SHIM,87mm ID x 140mm OD x 0.5mm Thk; ID 87 x OD 140 x Th 0.5mm | 1 |
| डी4 | YN02B01108P1 | बॉस | 2 |
| C4 | B16T0442D53 | SHIM,92mm ID x 160mm OD x 0.5mm Thk; ID 92 x OD 160 x Th 0.5mm | 1 |
| डी5 | ZN18C16013 | NUT; M16x2.0mm | 8 |
| ई5 | B16T0442D77 | SHIM,87mm ID x 140mm OD x 0.9mm Thk; ID 87 x OD 140 x Th 0.9mm | 1 |
| C5 | B16T0442D40 | SHIM,92mm ID x 160mm OD x 0.9mm Thk; ID 92 x OD 160 x Th 0.9mm | 1 |
| 01 | YN01V00151F1 | सिलेंडर; एसी, बूम | 2 |
| 02 | YN01V00175F1 | सिलेंडर,डबल एक्टिंग, 95 मिमी रॉड, 1558 मिमी स्ट्रोक; ASSY,ARM | 1 |
| तकनीकी सूचकांक | मानक पैरामीटर |
|---|---|
| सिलेंडर ट्यूब का आंतरिक छेद | 126 मिमी |
| हार्ड क्रोम लेपित पिस्टन रॉड व्यास | 80 मिमी |
| प्रभावी कार्यवाही | 1350 मिमी |
| प्रणाली का नामित कार्य दबाव | 31.4 एमपीए |
| फैक्ट्री हाइड्रोलिक प्रूफ टेस्ट दबाव | 47.1 एमपीए (1.5 बार पूर्ण आंतरिक और बाहरी रिसाव निरीक्षण के लिए नामित दबाव) |
| सिलेंडर ट्यूब कच्चा माल | उच्च तन्यता सीमलेस मिश्र धातु स्टील के साथ गहरी सटीक आंतरिक honing,अति चिकनी कम घर्षण वाली आंतरिक दीवार, जो लगातार निर्माण चक्रों के दौरान लंबे समय तक मध्यम-भारी हाइड्रोलिक द्रव घर्षण के लिए प्रतिरोधी है |
| पिस्टन रॉड सतह उपचार | 40CrMo quenched & tempered base alloy, 28 ¢32μm dense hard chrome coating, surface hardness HRC68 ¢72, उत्कृष्ट एंटी-स्क्रैच और एंटी-बेंडिंग परफॉरमेंस ग्राउंड के खिलाफ,निर्माण स्थलों पर कंक्रीट के टुकड़े और चट्टानों के प्रभाव |
| मिलान सील किट पीएन | YN01V00151F1-KIT |
| परिचालन तापमान सीमा | -25°C ~ +85°C |
| संरचनात्मक विशेषता | बड़े पैमाने पर स्व-चिकन तांबे के मिश्र धातु के पहनने के बुशों से लैस चौड़े मोटे बूम माउंटिंग लैग;भारी भार के तहत बार-बार बूम उठाने और उतारने के दौरान तीव्र तत्काल झटके को अवशोषित करने के लिए दो-चरण अंतर्निहित बफर प्रणाली |
- SK210-8 और SK210LC-8 क्लासिक मॉडल के लिए दोहरे चेसिस यूनिवर्सल फिटयह बूम सिलेंडर असेंबली आयामी असंगतता के बिना मानक और लंबी-फ्रेम SK210-8 खुदाई मशीनों दोनों के लिए पूरी तरह से फिट बैठता है।सभी कनेक्टिंग ज्यामितीय आकार पूरी तरह से मूल Kobelco 8-सीरीज OEM घटकों की नकल, कारखाने के बूम लिंक और मूल हाइड्रोलिक पाइपलाइनों के साथ सहजता से मेल खाती है।यह पूरी तरह से असेंबली ऑफसेट समस्याओं को समाप्त करता है जो पुराने प्रबलित मशीन फ्रेम पर मजबूर स्थापना के कारण समय से पहले सील उम्र बढ़ने और निरंतर तेल रिसाव का कारण बनता है.
- 8-सीरीज कस्टम प्रबलित भारी पृथ्वी आंदोलन के लिए विरोधी प्रभाव संरचनाकम लागत वाले पतली दीवार वाले सार्वभौमिक हाइड्रोलिक सिलेंडरों से भिन्न,इस मॉडल SK210-8 श्रृंखला के उच्च आवृत्ति मध्यम-भारी काम की विशेषताओं के अनुसार सिलेंडर बैरल और डाली lugs की दीवार मोटाई अनुकूलित करता हैयह दीर्घकालिक बारी-बारी से भारी भार और आकस्मिक कठिन चट्टान टकराव का सामना करता है,क्वेरी और भारी खुदाई के लिए अनुपयुक्त साधारण गैर-वर्धित बाद के बाजार के विकल्पों की तुलना में बहुत अधिक सेवा जीवन के साथ.
- डिलीवरी से पहले दो स्वतंत्र ऑफलाइन निरीक्षण छिपे हुए दोषों के जोखिमों को समाप्त करते हैंप्रत्येक तैयार बूम सिलेंडर को कारखाने से बाहर निकलने से पहले दो अलग-अलग कठोर ऑफलाइन परीक्षण प्रवाहों से गुजरना पड़ता है।पूर्ण-स्ट्रोक प्रतिवर्ती थकान परीक्षण एकीकृत संरचनात्मक कठोरता सत्यापित करने के लिए नगरपालिका भूमि उत्खनन के महीनों का अनुकरण करता हैलंबे समय तक चलने वाली उच्च दबाव वाली भिगोने की मजबूती निरीक्षण में सभी आंतरिक और बाहरी रिसाव मृत कोणों को व्यापक रूप से स्कैन किया जाता है।सभी अयोग्य उत्पादों को भंडारण से पहले पूरी तरह से स्क्रीनिंग की जाती है ताकि अंत उपयोगकर्ताओं के लिए अप्रत्याशित निर्माण बंद होने के नुकसान को रोका जा सके.
- SK210-8 फ्लीट ऑपरेटरों के लिए उच्च लागत प्रदर्शनबंद क्लासिक SK210-8 श्रृंखला के लिए मूल OEM स्पेयर पार्ट्स उच्च कीमतों और लंबी आपूर्ति लीड समय के साथ आते हैं।स्थिर कम कंपन संचालन और सेवा चक्र एक प्रतिस्पर्धी इकाई मूल्य पर प्रामाणिक Kobelco कारखाने भागों के रूप में, जिससे स्वतंत्र मरम्मत कार्यशालाओं और SK210-8 खुदाई मशीनों के बैचों वाले मध्यम किराये के उद्यमों के लिए दीर्घकालिक आवर्ती रखरखाव लागत में काफी कमी आई।
- वैश्विक ग्राहकों के लिए लचीले वैश्विक रसद समाधानसभी स्टॉक सामान भुगतान की पुष्टि के बाद 3 कार्य दिवसों के भीतर भेज दिए जा सकते हैं। दूरदराज के उपनगरीय निर्माण स्थलों पर अचानक मशीन टूटने के लिए एयर फ्रेट आपातकालीन तत्काल आदेशों का समर्थन करता है;समेकित थोक समुद्री कार्गो और पूर्ण एफसीएल कंटेनर परिवहन पूरे अफ्रीका में निर्माण बाजारों को कवर करने वाले मशीनरी वितरकों के लिए लागत प्रभावी थोक शिपिंग योजनाएं प्रदान करते हैं, दक्षिण पूर्व एशिया, मध्य पूर्व और लैटिन अमेरिका।
हमारे कारखाने में क्लासिक कोबेलको 8-सीरीज़ के मध्यम खुदाई मशीनों के लिए हाइड्रोलिक सिलेंडर में पेशेवर अनुसंधान एवं विकास और बड़े पैमाने पर उत्पादन अनुभव के दस साल से अधिक है,SK210-8 और SK210LC-8 के साथ कोर परिपक्व उत्पादन लाइनों के रूप मेंहमारे पास पूर्ण एकीकृत उत्पादन लाइनें हैं जिनमें भारी परिशुद्धता फोर्जिंग, गहरी आंतरिक शॉनिंग, एकीकृत गर्मी उपचार और स्वचालित क्रोमिंग शामिल हैं।पेशेवर मध्यम भारी भार सिमुलेशन परीक्षण बेंचों से लैस वास्तविक नगरपालिका और खदान के कामकाजी वातावरण को बहाल करने और उत्पाद विरोधी झटके स्थायित्व को लगातार अनुकूलित करने के लिएहमारी निर्माण-ग्रेड के बाद के बाजार के हाइड्रोलिक सिलेंडर उत्पाद लाइन पूरे वर्ष निर्यात की जाती है,स्थिर दीर्घकालिक सहकारी विश्वास और वैश्विक मध्यम मशीनरी स्पेयर पार्ट्स वितरकों से लगातार अनुकूल समीक्षा प्राप्त करना, सटीक क्लासिक 8-सीरीज़ मॉडल मिलान और स्थिर समान गुणवत्ता पर निर्भर करता है।
प्रश्न 1:क्या यह बूम सिलेंडर कोबेलको SK210-9 या SK240LC-8 खुदाई मशीनों में फिट हो सकता है?
A:क्रॉस-मॉडल इंस्टॉलेशन समर्थित नहीं है। विभिन्न कोबेलको खुदाई पीढ़ी और मॉडल विशेष गैर-विनिमय योग्य OEM भाग संख्याओं और अद्वितीय लग माउंट ज्यामिति को अपनाते हैं।कृपया आदेश देने से पहले अपने पूर्ण मशीन मॉडल की पुष्टि करें.
प्रश्न 2:क्या मानक पैकेज में मिलान सील मरम्मत किट शामिल है?
A:मानक पैकेज में केवल पूर्ण बूम सिलेंडर असेंबली शामिल है। समर्पित YN01V00151F1-किट सील किट को अलग से खरीदने की आवश्यकता है,और अगर आप सिलेंडर और सील किट एक साथ ऑर्डर करते हैं तो हम लाभकारी बंडल मूल्य प्रदान करते हैं।.
प्रश्न 3:समुद्री परिवहन के लिए जंग और टकराव के खिलाफ क्या सुरक्षा?

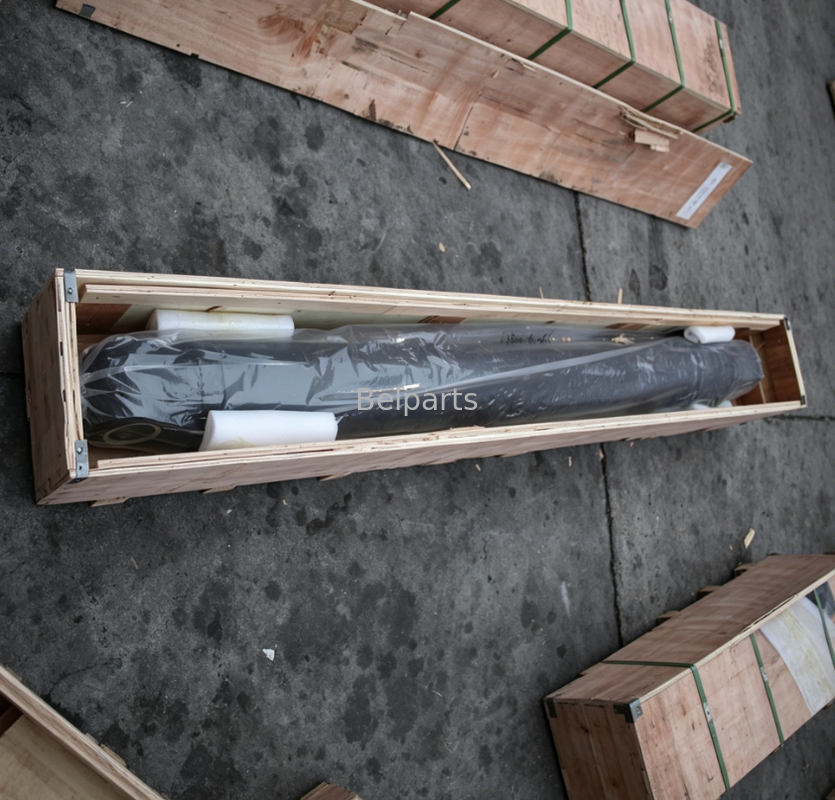

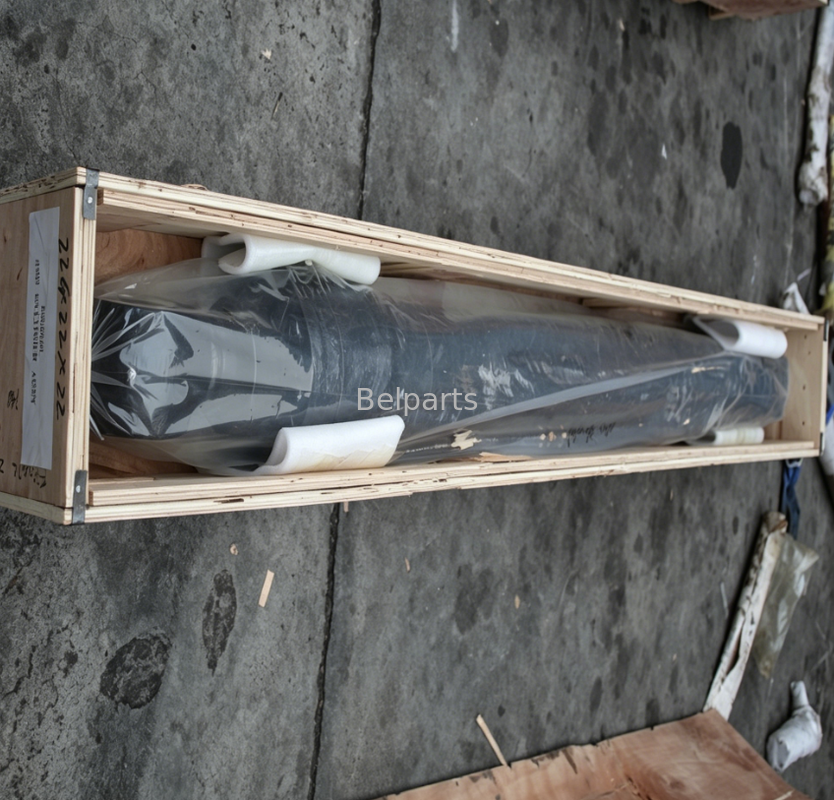

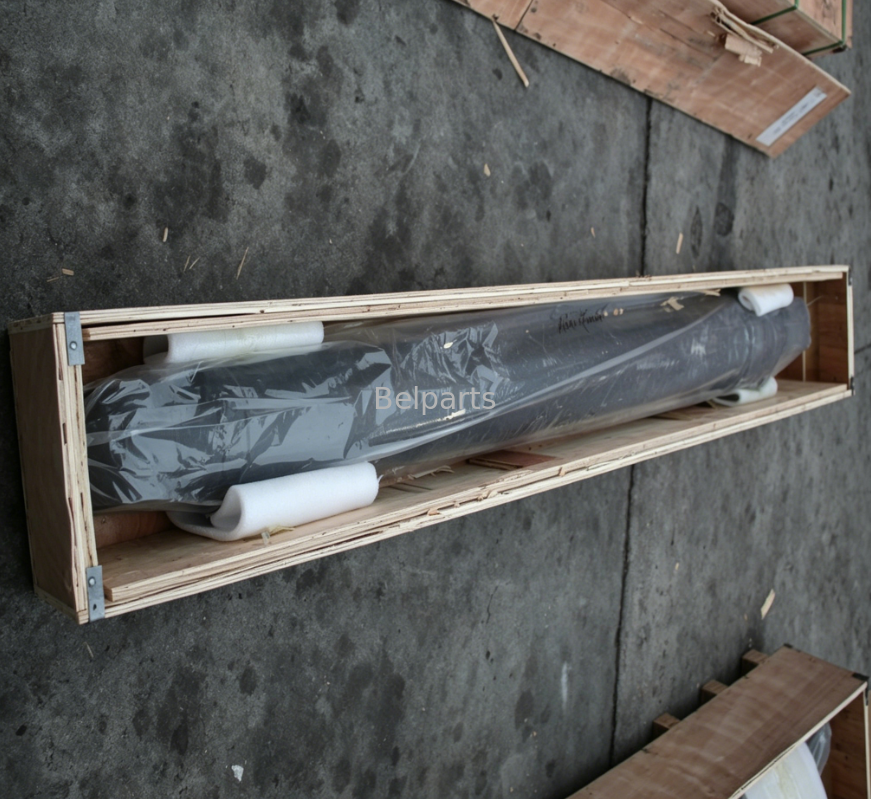

A:आंतरिक क्षरण से बचने के लिए विरोधी जंग हाइड्रोलिक तेल को पूरी तरह से सामने और पीछे के सिलेंडर कक्षों में इंजेक्ट किया जाता है; पूरे उजागर पिस्टन रॉड सतह पर समान रूप से मोटी विरोधी जंग वसा को कवर किया जाता है।पूरे सिलेंडर को बहु-परत भारी शुल्क वाली जलरोधक पीई फिल्म से लपेटा जाता है और खरोंच को रोकने के लिए प्रबलित मोटी प्लाईवुड निर्यात बक्से के अंदर तय किया जाता है, लंबे समय तक समुद्र पार पार करने के दौरान विरूपण और नमी के कारण क्षरण।
प्रश्न 4:क्या SK210-8 सीरीज के लिए पूर्ण बूम+आर्म+बकेट सिलेंडर सेट खरीदते समय बल्क छूट दी जाएगी?
A:हाँ. पूर्ण सामने काम संलग्नक सिलेंडर सेट के आदेश स्तरित मात्रा छूट का आनंद.बड़े बैच ऑर्डर के लिए समग्र अंतर्राष्ट्रीय रसद लागत को कम करने के लिए समेकित पूर्ण कंटेनर समुद्री शिपिंग भी उपलब्ध है.
Q5:यदि 12 महीने की वारंटी के भीतर तेल रिसाव होता है तो बिक्री के बाद क्या समर्थन?
A:कृपया सत्यापन के लिए रिसाव की स्थिति और खुदाई मशीन का सीरियल नंबर स्पष्ट तस्वीरें प्रदान करें।हम निर्माण प्रगति में देरी के बिना रिसाव की समस्याओं को हल करने के लिए निः शुल्क प्रतिस्थापन सील सामान और विस्तृत चरण-दर-चरण दूरस्थ रखरखाव मार्गदर्शन भेज देंगे.
